Diodes美台AH180微功耗全极性霍尔效应传感器开关IC元件

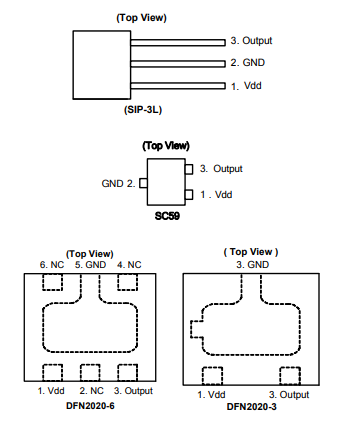

凤凰快3Diodes美台AH180是一款微功耗全极霍尔效应开关，设计用于便携式和电池供电的设备，例如蜂窝电话，PDA和便携式PC。 AH180基于两个HallEffect板和稳定的斩波器架构，可在整个工作范围内提供可靠的解决方案。为了支持便携式和电池供电的设备，该设计已经过优化，可在2.5V至5.5V的电源范围内工作，在3V的电源下仅消耗24uW。单个漏极开路输出以足够强度的北极或南极接通。当磁通密度（B）大于工作点（Bop）时，输出打开（输出引脚拉低）。当B低于释放点（Brp）时，输出关闭。没有磁场时，输出将保持关闭状态。 AH180提供SIP-3L，SC59，DFN2020-3和DFN2020-6封装。

AH180特征

•全极（北极或南极）操作

•微功率运行

•单开漏输出

凤凰快3•2.5V至5.5V工作电压

•斩波稳定设计提供

•卓越的温度稳定性

•最小的开关点漂移

•增强抗压力能力

•良好的抗射频干扰能力

凤凰快3•-40°C至85°C的工作温度

凤凰快3•DFN2020-6，DFN2020-3的ESD（HBM）＞ 5KV

 ＞ 6KV适用于SIP-3L和SC59

凤凰快3•SIP-3L，SC59（在亚洲俗称SOT23）

DFN2020-6，DFN2020-3封装

凤凰快3•绿色模塑料（无溴，锑）

AH180应用领域

•蛤壳式手机的机盖开关

•笔记本电脑/ PDA中的机盖开关

凤凰快3•消费产品中的非接触式开关

AH180型号

AH180-PL-B

AH180-PL-A

AH180-PG-B

AH180-PG-A

AH180-PL-B-S

AH180-PL-A-S

凤凰快3AH180-PG-B-S

凤凰快3AH180-PG-A-S

AH180-WG-7

AH180-SNG-7

凤凰快3AH180-FJG-7
