凤凰快3ALLEGRO型号A3517和A3518线性霍尔传感器

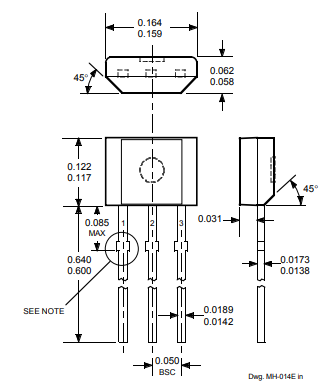

A3517xUA和A3518xUA是敏感的，温度稳定的线性霍尔效应传感器，其失调特性得到了极大的改善。比例线性霍尔效应传感器提供的电压输出与所施加的磁场成比例，并且静态输出电压约为电源电压的50％。这些磁性传感器非常适合在汽车和工业应用的恶劣环境中，线性和旋转位置传感系统中使用，温度范围扩展到-40°C和+ 150°C。 A3517xUA的输出灵敏度为5 mV / G，而A3518xUA的输出灵敏度为2.5 mV / G。有关完整的单个设备参数，请参见“磁特性”表。每个BiCMOS单片电路都集成了一个霍尔元件，改进的温度补偿电路以减少霍尔元件的固有灵敏度漂移，一个小信号高增益放大器以及一个轨到轨低阻抗输出级。专有的动态失调消除技术具有内部高频时钟，可减少残余失调电压，这通常是由器件过模制，温度依赖性和热应力引起的。该技术生产的器件具有非常稳定的静态输出电压，不受机械应力的影响，并且在温度循环后具有精确的可恢复性。通过将霍尔元件和放大器集成在单个芯片中，可以将通常与低电平模拟信号相关的许多问题降至最低。输出精度是在制造过程中通过内部增益和失调调整来获得的。这些低成本设备仅以3引脚超小型SIP“ UA”封装提供。

凤凰快3A3517和A3518特征

凤凰快3■温度稳定的静态输出电压

■温度循环后的精确可恢复性

凤凰快3■输出电压与外加磁场成比例

■比例轨到轨输出

■提高灵敏度

凤凰快3■4.5 V至5.5 V操作

■对机械应力免疫

■小包装

■固态可靠性
