TDK东电化HAL888可编程线性霍尔传感器

HAL888是tdk东电化的可编程线性霍尔传感器。 HAL888可以在线性和角度测量产品中满足应用的要求，这些应用需要可编程性来补偿系统公差。HAL888它是基于通用霍尔效应磁场具有线性输出传感器。 带斩波偏移补偿的HAL888温度补偿大厅板，A/D转换器，数字信号处理，带输出驱动器的D/A转换器，具有冗余和锁定功能的EEPROM存储器（用于校准数据），用于客户的序列号，用于EEPROM编程的串行接口，以及所有引脚上的保护装置。内部的数字信号处理是非常有用的，因为模拟偏置，温度漂移和机械应力而不降低数字信号的质量。 HAL888可通过调制电源电压进行编程。无需额外的编程引脚。易于编程，2点校准可以通过直接调节的输入信号（例如，机械角度，距离或电流）的输出电压进行的。这提供了一种低成本的替代当前需要机械调整或调整所有应用程序的激光校准系统。此外，通过对霍尔传感器具有灵敏度的一阶和二阶温度影响系数数据进行学习编程，可以将霍尔IC的温度补偿适合于我们常见的磁性纳米材料。微开可以使用PC和应用程序套件容易编程EEPROM存储器和计算相应的传感器特性。

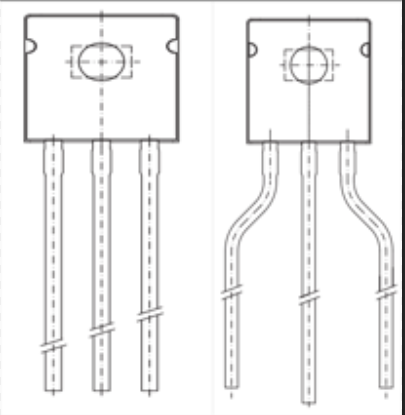

HAL888可编程线性霍尔传感器专为恶劣工业和汽车级企业应用而设计，HAL888可以在-40°C至125°C的环境范围内进行温度控制，通常可以使用5V电源系统电压管理工作。 HAL888用非常小的TO92UT-2跟TO92UT-1引线封装。

HAL888主要应用

凤凰快3由于传感器的通用编程特性

和低温漂移，HAL888是最佳选择

凤凰快3适用于以下应用的系统解决方案：

–非接触式电位器

–旋转位置测量

–线性运动测量

HAL888特征

–具有比例输出和数字信号处理的可编程线性霍尔效应传感器

– 12位模拟量输出

凤凰快3–具有冗余和锁定功能的非易失性存储器（EEPROM）中的多种可编程磁特性

–带10 k上拉和下拉电阻的开路（接地和电源断线检测），过压和欠压检测

–为了对多个传感器中的一个单独的传感器进行编程，使其平行于相同的电源电压，可以通过输出引脚进行选择

–温度特性可编程，以匹配常见的磁性材料

–可编程夹紧功能

–通过调制电源电压进行编程

–在-40°C至140°C的结温范围内工作

凤凰快3–规范上可在4.5 V至5.5 V的电源电压下工作，并且最高可运行8.5 V

–在高达1 kHz的静态磁场和动态磁场下运行

凤凰快3–所有引脚均具有过压和反向电压保护

–短路保护推挽输出

– EMC和ESD优化设计
