TDK东电化HAL817非接触式电位器可编程线性霍尔元件

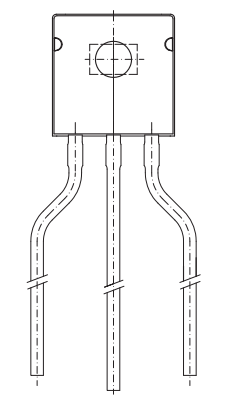

HAL817代替了HAL815,应用于新设计。可以单独编程与相同电源电压并联的不同传感器。HAL817是一种基于霍尔效应的具有线性输出的通用磁场传感器.如果与旋转或移动磁铁结合使用,则该集成电路可用于角度或距离测量。磁场范围、灵敏度、输出静态电压(B=0m T处的输出电压)和输出电压范围等主要特性可以在非易失性存储器中编程。传感器具有比例输出特性,即输出电压与磁通和电源电压成正比。 HAL817具有带斩波补偿的温度补偿霍尔板,一个A / D转换器,数字信号处理,一个带输出驱动器的D / A转换器,一个带冗余和锁定功能的EEPROM存储器,用于校准数据,一个串行接口。对EEPROM进行编程,并在所有引脚上保护器件。内部数字信号处理非常有用,因为模拟偏移,温度漂移和机械应力不会降低传感器的精度..可以通过调节电源电压对Hal817进行编程。不需要额外的编程引脚。易于编程,可以通过直接将输出电压调整到输入信号(如机械角度、距离或电流),在2点进行校准。在客户的制造过程中,每个传感器都可以单独调整。通过这个校准程序,可以在最终装配中补偿传感器、磁铁和机械位置的公差。这为当前需要机械调整或激光微调以校准系统的所有应用提供了一种低成本的替代方案。另外,通过对霍尔传感器灵敏度的一阶和二阶温度系数的编程,可以使霍尔集成电路的温度补偿适用于所有常用的磁性材料。这使操作能够在整个温度范围内以高精度执行。利用PC和Micronas的应用套件,可以方便地计算各个传感器的特性,并编写EEPROM存储器。该传感器专为苛刻的工业和汽车应用而设计,通常在环境温度范围从-40°C到150°C的5V供电电压下工作。 HAL817采用非常小的引线封装TO92UT-1和TO92UT-2。

HAL817主要用途

由于传感器的通用编程特性,HAL817是以下应用的最佳系统解决方案:

–非接触式电位器,

–角度传感器,

–距离测量,

–磁场和电流测量。

HAL817特征

–具有比例输出和数字信号处理的高精度线性霍尔效应传感器

凤凰快3–具有冗余和锁定功能的非易失性存储器(EEPROM)中的多种可编程磁特性

凤凰快3–开路(接地和电源断线检测),过压和欠压检测

凤凰快3–为了对多个传感器中的一个单独的传感器进行编程,使其平行于相同的电源电压,可以通过输出引脚进行选择

–温度特性可编程,以匹配所有常见的磁性材料

–可编程夹紧功能

–通过调制电源电压进行编程

–在-40°C至170°C的结温范围内工作

–规范上可在4.5 V至5.5 V的电源电压下工作,并且最高可运行8.5 V

–在高达2 kHz的静态磁场和动态磁场下运行

–所有引脚均具有过压和反向电压保护

–极强的抗机械应力特性

–短路保护推挽输出

– EMC和ESD优化设计

HAL817型号

HAL817UT-A

HAL817UT-K
