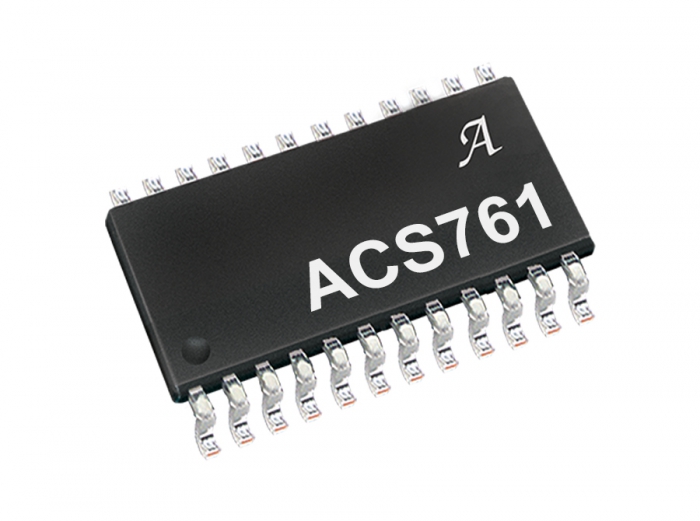

Allegro型号ACS761霍尔电流检测IC

ACS761：基于12 V高端热插拔霍尔效应的电流检测IC

ACS761结合了Allegro霍尔效应电流检测技术和热插拔控制器，从而为12 V应用提供了更高效的集成控制器。通过省去分流电阻，可以减少电源路径中的I2R损耗。当外部启用的ACS761和电压轨高于内部UVLO阈值时，内部电荷泵将驱动外部FET的栅极。当负载电压达到目标值时，认为PGOOD较高。当检测到故障时，门禁功能被禁用，同时警告应用程序已发生故障。ACS761中的集成保护包括三级故障保护，包括具有用户可选延迟的电源故障，具有以下功能的过流故障阈值：用户可选的延迟和短路保护，可在不到2 µs的时间内禁用栅极。这些故障通过“故障”引脚指示给主机系统，并在重新使能为高电平时清除。

ACS761主要特点

凤凰快3霍尔电流监控器—无需外部检测电阻

PGOOD和PGOOD指示

凤凰快3与输出电流成比例的模拟输出电压（针对增益和失调进行出厂微调）

凤凰快3外部高端FET栅极驱动器

凤凰快3240V * A电源故障保护，具有用户可选的延迟

凤凰快3具有用户可选延迟的过流故障保护

故障保护在2 µs的时间内将故障电源与输出隔离

凤凰快31.5mΩ内部导体电阻

低电平有效锁存故障指示器输出信号

用户控制的软启动/热插拔功能

逻辑使能输入引脚

10.8至13.2 V，单电源供电

凤凰快3所有引脚均具有2 kV ESD保护

ACS761型号

ACS761ELFTR-20B-T
