台湾MST美加电子科技MH180位置感应双极锁存霍尔元件

凤凰快3MH180霍尔效应传感器是温度稳定，耐应力的传感器。通过利用斩波器稳定的动态偏移消除功能，可以实现卓越的高温性能。这种方法降低了通常由器件过成型，温度依赖性和热应力引起的偏移电压。 MH180在单个硅芯片上包含以下组件：稳压器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，上拉电阻输出。先进的DMOS晶圆制造工艺用于充分利用低电压要求，组件匹配，非常低的输入失调误差以及较小的组件几何形状。该设备要求同时存在南极和北极磁场。在存在足够强度的南极性场的情况下，设备输出传感器会打开，并且仅在存在足够强度的北极性场时才关闭。 MH180的额定工作温度在E温度范围内为–40℃至85℃，在K温度范围为–40℃至125℃。可用的两种封装样式为大多数应用提供了磁性优化的解决方案。 SO封装是SOT-23，一种小型的薄型表面贴装封装； SF封装是SOT89-5L，一种薄型的表面贴装封装，而UA封装是用于通孔的三引脚超小型SIP封装。安装。包装是无卤素标准，并且已通过第三方实验室的验证。

MH180特点和优点

DMOS霍尔IC技术。

凤凰快3电源引脚上的反向偏置保护。

斩波稳定放大器级。

凤凰快3针对BLDC电机应用进行了优化。

在高温条件下可靠且低档。

开关失调补偿的典型值为69 kHz。

良好的ESD保护。

100％在125℃下测试K。

自定义灵敏度/温度选择可用。

符合RoHS标准2011/65 / EU和无卤素

MH180应用领域

高温风机电机

三相BLDC电机应用

速度感应

位置感应

电流感应

革命计数

固态开关

线性位置检测

角度位置检测

接近检测

高ESD能力

MH180型号

MH180KUA           型号解释K (-40℃ to + 125℃) UA (TO-92S)

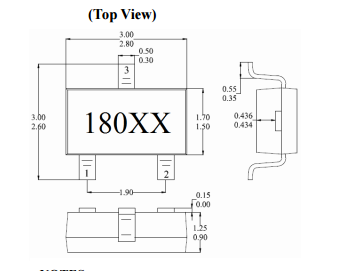

MH180KSO           型号解释K (-40℃ to + 125℃) SO (SOT-23)

MH180EUA           型号解释E (-40℃ to + 85℃) UA (TO-92S)

MH180ESO           型号解释E (-40℃ to + 85℃) SO (SOT-23)

凤凰快3MH180KSF           型号解释E (-40℃ to + 125℃) SF (5-pin SOT-89)
