台湾MST美加电子科技MH192双极角度位置检测霍尔元件

凤凰快3MH192霍尔效应传感器是温度稳定，抗应力的闩锁。通过利用斩波器稳定的动态偏移消除功能，可以实现卓越的高温性能。这种方法降低了通常由器件过成型，温度依赖性和热应力引起的偏移电压。 MH192在单个硅芯片上包含以下组件：稳压器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，漏极开路输出。先进的CMOS晶圆制造工艺用于利用低电压要求，组件匹配，非常低的输入失调误差和较小的组件几何形状。该设备要求同时存在南极和北极磁场。在存在足够强度的南极性场的情况下，设备输出会锁存，并且仅在存在足够强度的北极性场时关闭。 MH192的额定工作温度范围为E温度范围–40℃至85℃，K温度范围–40℃至125℃。可用的两种封装样式为大多数应用提供了磁性优化的解决方案。 SO封装是SOT-23，这是一种小型的薄型表面贴装封装，而UA封装是用于通孔安装的三引脚超小型SIP。软件包类型为无卤素版本，已通过第三方实验室的验证。

MH192特点和优点

工作电压低至1.8V

低功耗（4.5mA）

斩波稳定放大器级

凤凰快3针对BLDC电机应用进行了优化

凤凰快3新型微型封装/薄型高可靠性封装

100％在125℃下测试K。

凤凰快3自定义灵敏度/温度选择可用。

高ESD保护，HBM>±4KV（最小）

符合RoHS标准2011/65 / EU和无卤素

MH192应用领域

高温风机电机

三相BLDC电机应用

速度感应

位置感应

电流感应

革命计数

固态开关

线性位置检测

角度位置检测

接近检测

MH192型号

凤凰快3MH192KUA         型号解释K (-40℃ to + 125℃) UA (TO-92S)

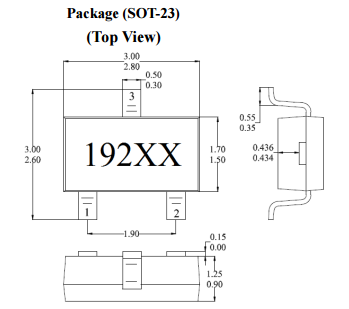

凤凰快3MH192KSO         型号解释K (-40℃ to + 125℃) SO (SOT-23)

凤凰快3MH192EUA         型号解释E (-40℃ to + 85℃) UA (TO-92S)

MH192ESO         型号解释E (-40℃ to + 85℃) SO (SOT-23)

MH192ESQ         型号解释E (-40℃ to + 85℃) SQ (QFN2020-3)
