台湾MST美加电子科技MH187高温风机双极锁存霍尔元件

MH187霍尔效应传感器是温度稳定，抗应力的闩锁。通过利用斩波器稳定的动态偏移消除功能，可以实现卓越的高温性能。这种方法降低了通常由器件过成型，温度依赖性和热应力引起的偏移电压。 MH187在单个硅芯片上包含以下组件：稳压器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，ESD电路保护，漏极开路输出。先进的CMOS晶圆制造工艺用于利用低电压要求，组件匹配，非常低的输入失调误差和较小的组件几何形状。该设备要求同时存在南极和北极磁场。在存在足够强度的南极性场的情况下，设备输出会锁存，并且仅在存在足够强度的北极性场时关闭。 MH187的额定工作温度范围为E温度范围为–40℃至85℃，K温度范围为–40℃至125℃。三种可用的封装样式为大多数应用提供了磁性优化的解决方案。封装类型SO是SOT-23（标称高度1.1毫米），SQ是QFN2020-3（标称高度0.5毫米），是一种小型的薄型表面安装封装，而封装UA是三引脚超小型SIP封装用于通孔安装。 UA封装的SO型和SQ型均为无卤素封装。所有这些都已通过第三方实验室的验证。

MH187特点和优点

斩波稳定放大器级

针对BLDC电机应用进行了优化

高温条件下可靠且低档

良好的ESD保护

100％在125℃下测试K。

凤凰快3100％在150℃下测试L。

凤凰快3自定义灵敏度/温度选择可用。

符合RoHS标准2011/65 / EU和无卤素

MH187应用领域

高温风机电机

三相BLDC电机应用

速度感应

位置感应

电流感应

革命计数

固态开关

线性位置检测

角度位置检测

接近检测

高ESD能力

MH187型号

MH187LUA         型号解释L (-40℃ to + 150℃) UA (TO-92S)

MH187KUA         型号解释K (-40℃ to + 125℃) UA (TO-92S)

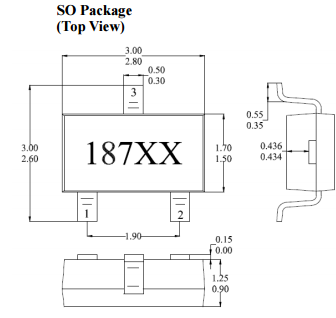

MH187KSO         型号解释K (-40℃ to + 125℃) SO (SOT-23)

凤凰快3MH187KSQ         型号解释K (-40℃ to + 125℃) SQ (QFN2020-3)

凤凰快3MH187EUA         型号解释E (-40℃ to + 85℃) UA (TO-92S)

MH187ESO         型号解释E (-40℃ to + 85℃) SO (SOT-23)

MH187ESQ         型号解释E (-40℃ to + 85℃) SQ (QFN2020-3)
