台湾MST美加电子科技MH193线性位置检测双极锁存霍尔元件

凤凰快3超高灵敏度内置下拉高分辨率霍尔效应锁存器

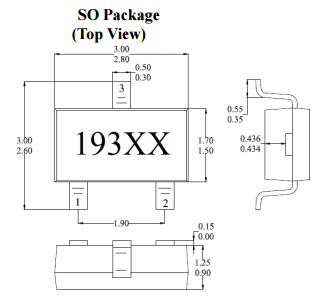

MH193霍尔效应传感器是温度稳定的，耐应力传感器。通过利用斩波器稳定的动态偏移消除功能，可以实现卓越的高温性能。这种方法降低了通常由器件过成型，温度依赖性和热应力引起的偏移电压。 MH193在单个硅芯片上包含以下组件：稳压器，霍尔电压发生器，小信号放大器，斩波器稳定，施密特触发器，上拉电阻输出。先进的DMOS晶圆制造工艺用于充分利用低电压要求，组件匹配，非常低的输入失调误差以及较小的组件几何形状。该设备要求同时存在南极和北极磁场。在存在足够强度的南极性场的情况下，设备输出传感器会打开，并且仅在存在足够强度的北极性场时才关闭。 MH193的额定工作温度范围为E温度范围–40℃至85℃，K温度范围–40℃至125℃。可用的两种封装样式为大多数应用提供了磁性优化的解决方案。封装SO是SOT-23，这是一种小型的薄型表面贴装封装，而封装UA是三引脚的超小型SIP，用于通孔安装。包是无卤标准，已通过第三方实验室进行验证。

MH193特点和优点

DMOS霍尔IC技术

斩波稳定放大器级。

针对BLDC电机应用进行了优化。

在高温条件下可靠且低档。

凤凰快3开关失调补偿通常为69kHz

上拉电阻输出

良好的ESD保护。

100％在125℃下测试K。

凤凰快3自定义灵敏度/温度选择可用。

符合RoHS标准2011/65 / EU和无卤素

MH193应用领域

高温风机电机

三相BLDC电机应用

速度感应

位置感应

电流感应

革命计数

固态开关

线性位置检测

角度位置检测

接近检测

高ESD能力

MH193型号

MH193KUA              型号解释K (-40℃ to + 125℃) UA (TO-92S)

MH193KSO              型号解释K (-40℃ to + 125℃) SO (SOT-23)

MH193EUA              型号解释E (-40℃ to + 85℃) UA (TO-92S)

凤凰快3MH193ESO              型号解释E (-40℃ to + 85℃) SO (SOT-23)
