TDK东电化HAL502锁存高灵敏度霍尔hall效应传感器IC元件

TDK东电化HAL502是最灵敏的闩锁传感器该系列的输出在包装的品牌侧带有磁性南极时变低，而在品牌侧带有磁性北极时则变高。如果消除了磁场，则输出不会改变。为了改变输出状态，必须施加相反的磁场极性。为了使应用正常工作，传感器在包装的品牌侧要求同时具有两个极性（南北）。

HAL502特性：

–开关类型：锁存

- 高灵敏度

–典型的BON：室温下为2.6 mT

–典型的BOFF：室温下为−2.6 mT

凤凰快3–在高达10 kHz的静态磁场和动态磁场下运行

–磁性开关点的典型温度系数为−1000 ppm / K

HAL502应用领域

凤凰快3HAL 502是适用于所有应用的最佳传感器，这些应用在传感器位置具有交变磁信号和弱磁幅值，例如：

凤凰快3–气隙较大或磁铁较弱的应用，

–转速测量，

–无刷直流电动机的换向，

凤凰快3– CAM轴传感器，以及

–磁性编码器。

HAL502型号

凤凰快3HAL502SF-K              HAL502SF-A               HAL502UA-A               HAL502UA-K

型号解释

温度范围：A或K

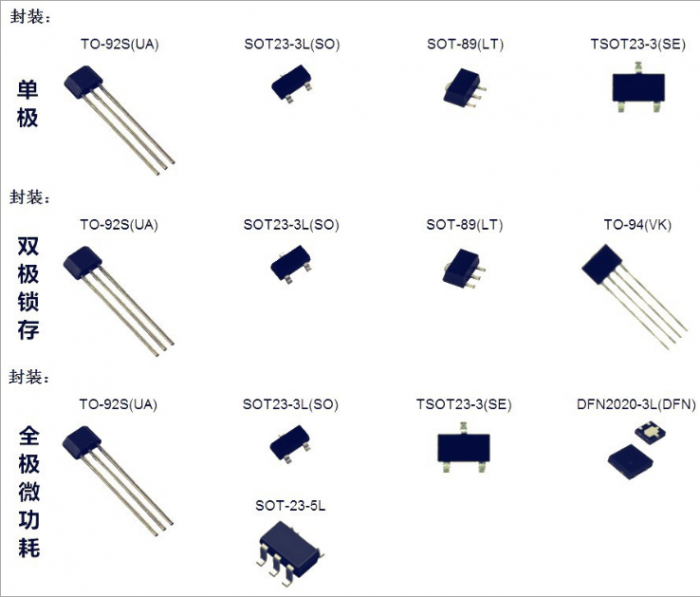

凤凰快3包：SF为SOT89B-1

UA为TO92UA

类型：5xy

A：TJ = −40°C至+170°C

K：TJ = −40°C至+140°C
