megntek麦歌恩微电子MT4109位置检测单极霍尔元件

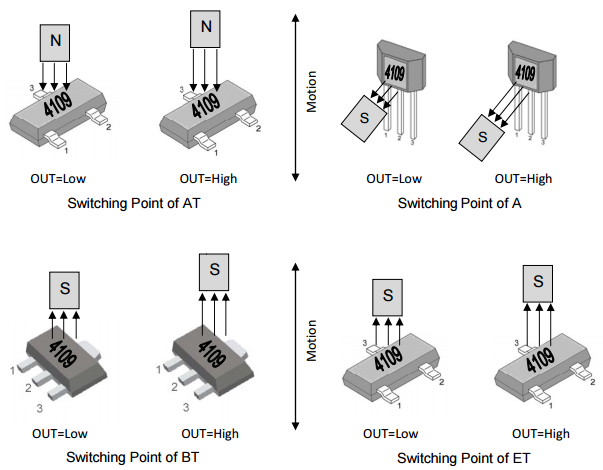

MT4109系列采用双极性技术生产，霍尔集成电路内部包括一个片上霍尔电压发生器，一个可在3.8V至30V的电源电压下工作的稳压器，反向保护二极管，温度补偿电路，小信号放大器，施密特触发器和集电极开路输出。它们设计用于响应一个极点：北极（AT）或南极（A，BT和ET）。当磁通密度（B）大于工作点（BOP）时，输出将打开（低），而磁通密度（B）小于释放点（BRP），然后关闭（高） MT4109系列可为客户提供各种封装：用于表面安装的SOT-23 / SOT-89B和用于通孔安装的扁平TO-92。所有包装均符合RoHS。

MT4109特点和优点

符合AEC-Q100汽车标准

双极技术

磁性类型：单极

凤凰快3宽工作电压范围：电源电压3.8〜30V

凤凰快3额定工作温度范围：–40℃〜150℃

磁灵敏度

凤凰快3BOP = 330Gauss，BRP = 250Gauss（典型值）

无铅封装扁平的TO-92，SOT-23，SOT-89B

集电极开路输出

符合RoHS

凤凰快32011/65 / EU

MT4109应用领域

汽车，家电，工业

速度检测

位置检测

磁性编码器

固态开关

接近开关

MT4109零件编号说明

凤凰快3MT4109A扁平TO-92包装，大包装（1000个/袋）

凤凰快3MT4109A-T扁平TO-92封装，径向引线，散装pac kaging（1000个/袋）

凤凰快3MT4109AT SOT-23封装，卷带包装（3000pcs / bag）

凤凰快3MT4109BT * SOT-89B包装，卷带包装（1000个/袋）

MT4109ET SOT-23（薄型）封装，卷带包装（3000pcs /袋）
