megntek麦歌恩微电子MT3101水流量传感器单极霍尔元件ic

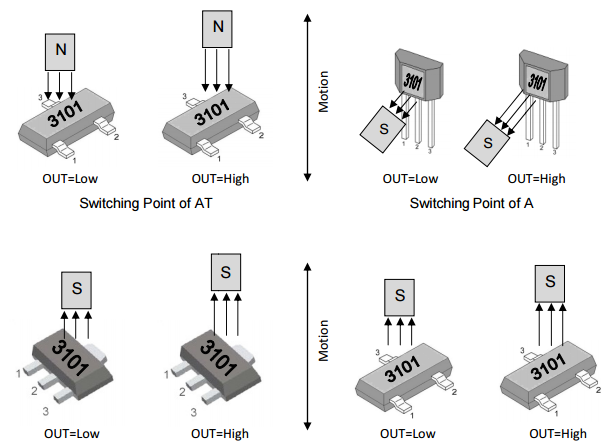

采用BiCMOS技术生产的MT3101系列。霍尔IC内部包括一个片上霍尔电压发生器，一个可在3.0至18V的电源电压下工作的稳压器，温度补偿电路，小信号放大器，带有动态失调消除系统的霍尔传感器，施密特触发器和一个漏极开路输出。它还在输出和反向电源保护中包括一个钳位二极管，从而增强了霍尔IC的鲁棒性。它们设计用于响应单极：北方（AT）或南方（A，BT和ET）。当磁通密度（B）大于工作点（BOP）时，输出将打开（低），而磁通密度（B）小于释放点（BRP），然后关闭（高） MT3101系列可为客户提供各种封装：用于表面安装的SOT-23 / SOT-89B和用于通孔安装的扁平TO-92。所有包装均符合RoHS。

MT3101特点和优点

BiCMOS技术

磁性类型：单极

凤凰快3宽工作电压范围：电源电压3.0〜18V

凤凰快3额定工作温度范围：–40℃〜150℃

高磁敏度

BOP = 35Gauss，BRP = 25Gauss（典型值）

嵌入式钳位二极管输出

嵌入式过热保护器

反向电源保护

符合RoHS

2011/65 / EU

MT3101应用领域

汽车，家电，工业

磁性编码器

固态开关

接近开关

水流量传感器

MT3101零件编号说明

凤凰快3MT3101A扁平TO-92包装，大包装（1000个/袋）

MT3101A-T扁平TO-92封装，径向引线，大包装（1000pcs /袋）

凤凰快3MT3101AT SOT-23封装，卷带包装（3000pcs / bag）

凤凰快3MT3101BT SOT-89B包装，卷带包装（1000pcs / bag）

MT3101ET SOT-23（薄型）封装，卷带包装（3000pcs /袋）
