NICERA尼塞拉NHE528F无触点开关国产霍尔元件

凤凰快3产品用途：微型直流无刷电机、电流传感器、无触点开关、位置控制和转速检测

NHE528F绝对最大定额

最大控制电流：40℃定电流驱动时 20mA

动作环境温度：-4 0～＋110 ℃

保存环境温度：-４０～＋125℃

NHE528F电气特性

霍尔输出电压測量条件 Vc=1V, B=500G 最小168mV最大428mV

不平衡电压測量条件 Vc=1V, B=0G 最小-7mV最大+7mV

凤凰快3输入电阻測量条件 I=1mA, B=0G 最小240Ω 最大550Ω

输出电阻測量条件  I=1mA,B=0G 最小240Ω 最大550Ω

凤凰快3输出电压的温度系数測量条件 20℃基准 0～40℃间的平均B=500G Ic=5mA 标准－1.8 %/℃

输入电阻的温度系数測量条件 20℃基准0～40℃间的平均B=0G Ic=0.1mA 标准－1.8 %/℃

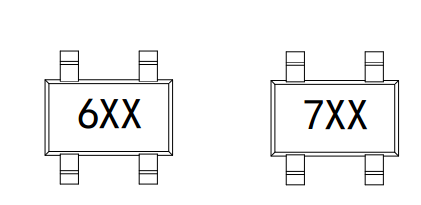

霍尔输出电压等级分类及印刷表示霍尔输出电压等级分类

凤凰快3NHE528F-HF-4输出电压 VH(mV)168~204

NHE528F-HF-5输出电压VH(mV)196~236

NHE528F-HF-6输出电压VH(mV)228~274

凤凰快3NHE528F-HF-7输出电压VH(mV)266~320

NHE528F-HF-8输出电压VH(mV)310~370

NHE528F-HF-9输出电压VH(mV)360~428

NHE528F-HF型号

凤凰快3NHE528F-HF-4                         NHE528F-HF-5                         NHE528F-HF-6

NHE528F-HF-7                         NHE528F-HF-8                         NHE528F-HF-9
