megntek麦歌恩微电子MT3401电动工具锁存霍尔元件

采用BiCMOS技术生产的MT3401系列。霍尔集成电路包括片上霍尔电压发生器、可在3.0-18V电源电压下工作的电压调节器、温度补偿电路、小信号放大器、带有动态偏移消除系统的霍尔传感器、施密特触发器和漏极开路输出。 它还在输出和反向电源保护中包括一个钳位二极管，从而增强了霍尔IC的鲁棒性。 它们旨在应对交替的北极和南极。 当磁通密度（B）大于工作点（BOP）时，输出将打开（Low），保持输出，直到磁通密度（B）低于释放点（BRP），然后转向 MT3401系列可为客户提供各种封装：用于表面安装的SOT-23 / SOT-89B和用于通孔安装的扁平TO-92。所有包装均符合RoHS标准。

MT3401特点和优点

BiCMOS技术

磁性类型：闩锁

宽工作电压范围：电源电压3.0〜18V

额定工作温度范围：–40〜150

高磁℃灵敏度℃

BOP = 20Gauss，BRP = -20Gauss（典型值）

内置钳位二极管的输出嵌入式温度过高保护

反向电源保护

符合RoHS

2011/65 / EU

MT3401应用领域

汽车，家电，工业

直流风扇，电动工具

磁性编码器

水流量传感器

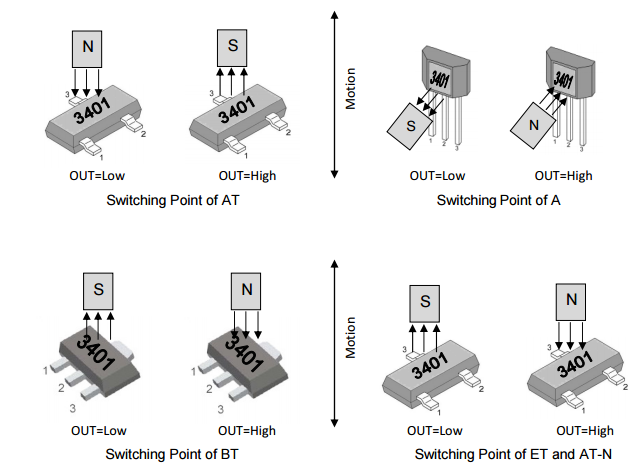

MT3401零件编号说明

MT3401A扁平TO-92包装，大包装（1000个/袋）

MT3401A-T扁平TO-92封装，径向引线，散装pac kaging（1000个/袋）

凤凰快3MT3401AT SOT-23封装，卷带包装（3000pcs / bag）

MT3401AT-N SOT-23封装，卷带包装（3000pcs / bag）

凤凰快3MT3401BT SOT-89B包装，卷带包装（1000个/袋）

MT3401ET SOT-23（薄型）封装，卷带包装（3000pcs /袋）
