TI德州仪器DRV5056键盘线性霍尔元件传感器

凤凰快3DRV5056是一种线性霍尔效应传感器，它能对南极的磁通密度按比例响应。该装置可用于准确的位置检测和广泛的应用范围。

这种模拟输出具有独特的单极磁响应，在没有磁场的情况下可以驱动0.6V的电压，在有南极磁极的情况下电压会升高。对于感应磁极的应用，这种响应使输出动态范围最大化。四个灵敏度选项可以进一步基于期望的感测范围最大化输出摆幅。该装置由3.3V或5V电源供电。它可以检测垂直于包装顶部的流量。两个包选项提供不同的检测方向。该器件使用比例结构，当外部模数转换器(ADC)使用相同的VCC作为参考时，最小化由VCC容差产生的误差。此外，该装置还具有磁铁的温度补偿功能，可以在较宽的温度范围内抵消磁铁的漂移，实现线性性能。A1 至 A4 选项支持 –40°C 至 +125°C 的温度范围。A6版本支持0°C到85°C的温度范围。

DRV5056具有比率式模拟体系结构，该灵敏度与电源电压成线性比例关系。 例如，当VCC = 5.25 V时，灵敏度比VCC = 5 V高5％。当ADC使用VCC作为参考电压时，此行为使外部ADC可以数字化一个更一致的值，而无需考虑电源电压容限。

凤凰快3DRV5056具有两个建议的工作VCC范围：3 V至3.6 V和4.5 V至5.5V。当VCC处于3.6 V至4.5 V之间的中间区域时，该器件会继续工作，但由于存在一个 跨接阈值接近4 V，可调节器件特性。

DRV5056特性

单极线性霍尔效应传感器

由 3.3V 和 5V 电源供电

具有 0.6V 静态失调电压的模拟输出：

凤凰快3可最大限度地提高电压摆幅以实现高精度

磁性灵敏度选项（VCC = 5V 时）：

A1：200mV/mT，20mT 范围

A2：100mV/mT，39mT 范围

凤凰快3A3：50mV/mT，79mT 范围

A4：25mV/mT，158mT 范围

A6：100mV/mT，39mT 范围

20kHz 快速检测带宽

低噪声输出，具有 ±1mA 的驱动能力

磁体温度漂移补偿

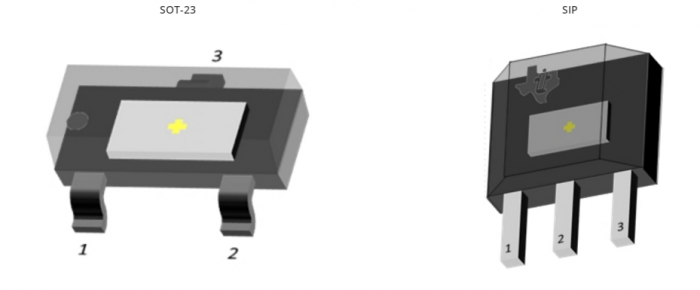

行业标准封装：

表面贴装 SOT-23

穿孔 TO-92

DRV5056应用

精确位置检测

工业自动化和机器人

家用电器

凤凰快3游戏手柄、踏板、键盘、触发器

凤凰快3高度找平、倾斜和重量测量

流体流速测量

医疗设备

电流检测

DRV5056型号

凤凰快3DRV5056A1QDBZR                      DRV5056A1QDBZT                      DRV5056A1QLPG

凤凰快3DRV5056A2QDBZR                      DRV5056A6QDBZT                      DRV5056A1QLPGM

凤凰快3DRV5056A6QDBZR                      DRV5056A4QDBZT                      DRV5056A2QDBZT

DRV5056A4QDBZR                      DRV5056A2QLPG                      DRV5056A3QLPG

DRV5056A4QLPGM                      DRV5056A4QLPG                      DRV5056A2QLPGM

DRV5056A3QDBZR                      DRV5056A3QDBZT                      DRV5056A3QLPGM
