TI德州仪器DRV5053减震器控制线性霍尔元件开关

DRV5053器件是一种斩波稳定的霍尔集成电路，它提供了一种在整个温度范围内具有极好的灵敏度稳定性和综合保护特性的磁场传感解决方案。0V～2V模拟量输出对外加磁感应强度有线性响应，并能识别磁场方向的极性。反向极性保护高达-22V宽工作电压范围（2.5V至38V）可适用于广泛的工业和消费者应用。具有反向供电、突然降负荷、输出短路或过流的内部保护功能。

凤凰快3DRV5053具有用于磁感应应用的模拟输出。 DRV5053器件可以使用2.5至38 V的电源电压供电，并且可以连续承受–22 V的反向电池条件。请注意，当大约–22至2.4 V的VCC（相对于GND）施加电压时，DRV5053设备将无法工作。此外，该器件可以在瞬态时间内承受高达40 V的电源电压。输出电压取决于垂直于封装的磁场。没有磁场将导致OUT = 1V。磁场将导致输出电压随磁场线性变化。磁场极性定义如下：靠近包装标记侧的南极是正磁场。靠近包装标记侧的北极是负磁场。对于灵敏度为负的设备（即DRV5053RA：–40 mV / mT），南极将导致输出电压降至1 V以下，并且北极将导致输出上升至1 V以上。对于具有正灵敏度的设备（即DRV5053EA：+40 mV / mT），南极将导致输出电压上升至1 V以上，北极将导致输出降至1 V以下。

DRV5053特性

线性输出霍尔传感器

出色的温度稳定性

温度范围内的灵敏度为 ±10%

高灵敏度选项：

–11mV/mT（OA，请见Figure 17）

–23mV/mT (PA)

–45mV/mT (RA)

–90mV/mT (VA)

+23mV/mT (CA)

+45mV/mT (EA)

支持宽电压范围

2.5V 至 38V

无需外部稳压器

宽运行电压范围

凤凰快3TA = –40°C 至 125°C（Q，请见Figure 17）

放大的输出级

凤凰快32.3mA 灌电流，300µA 拉电流

凤凰快3输出电压：0.2V 至 1.8V

B = 0mT，OUT = 1V

快速上电：35µs

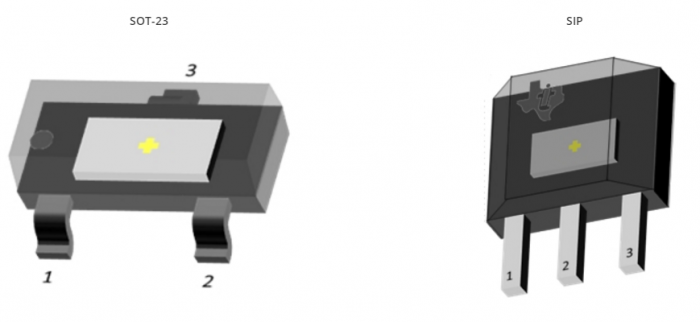

小型封装尺寸

表面贴装 3 引脚小外形尺寸晶体管 (SOT)-23 (DBZ)

2.92mm × 2.37mm

凤凰快3插入式 3 引脚系统级封装 (SIP) (LPG)

4.00mm × 3.15mm

保护特性

凤凰快3反向电源保护（高达 -22V）

支持高达 40V 抛负载

输出短路保护

输出电流限制

DRV5053应用

流量计

对接调整

振动校正

减震器控制

DRV5053型号

DRV5053CAQDBZR                      DRV5053CAQDBZT                      DRV5053EAQDBZT

凤凰快3DRV5053EAQLPGM                      DRV5053OAQLPG                      DRV5053OAQDBZR

DRV5053OAQDBZT                      DRV5053PAQLPGM                      DRV5053VAQLPGM

DRV5053RAQLPGM                      DRV5053RAQLPG                      DRV5053VAQLPG

DRV5053VAQDBZT                      DRV5053OAQLPGM                      DRV5053RAQDBZR

凤凰快3DRV5053RAQDBZT                      DRV5053VAQDBZR                      DRV5053EAQDBZR

凤凰快3DRV5053PAQDBZT                      DRV5053CAQLPGM                      DRV5053PAQLPG

凤凰快3DRV5053PAQDBZR                      DRV5053EAQLPG                      DRV5053CAQLPG
