TI德州仪器DRV5011直流电机霍尔元件开关

DRV5011装置是设计用于电机和其他旋转系统的数字数码锁霍尔效应传感器。此器件具有工作电压范围为2.5V至5.5V的高效低电压架构，采用标准SOT-23封装以及薄型X2SON和DSBGA封装。输出端采用推挽驱动器，无需使用上拉电阻器，使系统更加紧凑小巧。

当南极接近机组顶部并超过防喷器阈值时，装置将驱动低电压。输出将保持一致，直到施加北极并超过BRP阈值，这将使输出驱动高电压。必须切换南北极进行输出切换，综合滞后将隔离BOP和BRP，提供可靠切换。该装置能够在约40°C至+135°C的宽环境温度范围内保持稳定且一致的优异性能。

在包装顶部附近施加南极磁极会导致输出驱动为耦合，而北极磁极会导致输出驱动为高电平，并且没有磁场会导致输出继续驱动先前的状态，无论该状态是否为连续或高。

凤凰快3该器件集成了霍尔效应元件，模拟信号调节，失调消除电路，放大器和比较器。这样可在较宽的温度范围内提供稳定的性能，并能抵抗机械应力。

DRV5011特性

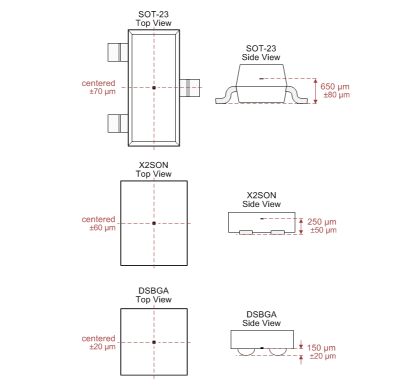

凤凰快3超小型 X2SON、SOT-23 或 DSBGA 封装

高磁性灵敏度：±2mT（典型值）

可靠磁滞：4mT（典型值）

快速感应带宽：30kHz

VCC 工作范围：2.5V 至 5.5V

推挽式 CMOS 输出

凤凰快3支持 5mA 拉电流和 20mA 灌电流

凤凰快3工作温度：-40°C 至 +135°C

DRV5011应用

无刷直流电机传感器

增量旋转编码：

刷式直流电机反馈

电机速度（转速计）

机械行程

流体测量

旋钮转动

轮速

电动自行车

流量计

DRV5011型号

DRV5011ADDBZR                   DRV5011ADDBZT                   DRV5011ADDMRR

DRV5011ADYBHR                   DRV5011ADYBHT                   DRV5011ADDMRT
