TI德州仪器DRV5032电池位置检测霍尔元件开关

DRV5032是一款超低功耗的数字霍尔元件开关，专门为了最紧凑和电池敏感的设备创作的。该装置可提供多样的采样率、磁阈值、输出驱动程序和封装以方便各种应用。

DRV5032当施加的磁通密度超过BOP阈值时，该装置输出一个低电压。输出将保持低，直到磁通密度低于BRP，然后输出将驱动高电压或变为高阻抗，这取决于设备版本。通过集成内部振荡器，该装置能对磁场进行采样并以5Hz或20Hz的速率更新输出以实现最小电流消耗。它能提供全磁极和单极磁响应。该器件工作在1.65V至5.5V的VCC范围内，封装有标准SOT-23和小X2SON封装。

凤凰快3DRV5032设备是一种具有数字输出的磁传感器，该数字输出指示何时超过磁通密度阈值。 该器件集成了霍尔效应元件，模拟信号调理和低频振荡器，可实现超低的平均功耗。 通过在1.65V至5.5V的电源下工作，该器件会定期测量磁通密度，更新输出并进入低功耗睡眠状态。

DRV5032特性

行业领先的超低功耗

5Hz 版本：0.54µA，1.8V

20Hz 版本：1.6µA，3V

VCC 工作电压范围为 1.65V 至 5.5V

凤凰快3磁性阈值选项（最大 BOP）：

3.9 mT，最高灵敏度

凤凰快34.8 mT，高灵敏度

9.5 mT，中等灵敏度

63 mT，最低灵敏度

全极和单极选项

20Hz 和 5Hz 采样率选项

开漏和推挽输出选项

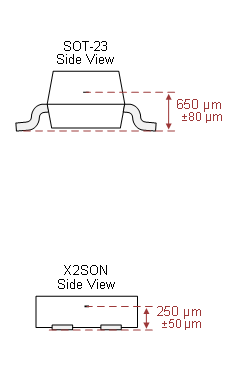

凤凰快3SOT-23 和 X2SON 封装选项

凤凰快3运行温度范围：–40°C 至 +85°C

DRV5032应用

电池关键型位置检测

电量计篡改检测

凤凰快3手机、笔记本电脑或平板电脑保护壳检测

凤凰快3电子锁、烟雾探测器、电器

医疗设备、物联网系统

阀门或电磁阀位置检测

非接触式诊断或激活

DRV5032型号

DRV5032DU封装SOT-23, X2SON

DRV5032FA封装SOT-23, X2SON

DRV5032AJ封装SOT-23

DRV5032FB封装SOT-23

DRV5032ZE封装X2SON

凤凰快3DRV5032FC封装SOT-23, X2SON

DRV5032FD封装SOT-23

DRV5032AJDBZR                      DRV5032AJDBZT                      DRV5032AJDMRR

凤凰快3DRV5032AJDMRT                      DRV5032DUDBZR                      DRV5032DUDBZT

DRV5032DUDMRR                      DRV5032FADBZR                      DRV5032DUDMRT

DRV5032FADBZT                      DRV5032FADMRR                      DRV5032FADMRT

DRV5032FBDBZR                       DRV5032FBDBZT                      DRV5032FCDBZR

DRV5032FCDBZT                      DRV5032FDDMRR                      DRV5032FDDMRT

凤凰快3DRV5032ZEDBZR                      DRV5032ZEDBZT
