megntek麦歌恩微电子旋转位置传感器MT6813是基于先进AMR磁感应技术的IC。 该传感器包含由磁场感应元件阵列形成的两个惠斯通电桥。 x-y传感器平面中的旋转磁场传递两个正弦波输出信号，指示传感器与磁场方向之间的夹角（α）。 在x-y平面的均匀场内，输出信号相对独立于z方向上的物理位置。 传感器仅对磁场方向敏感，因为传感元件的输出经过专门设计，与磁场强度无关。 这使设备对磁体变化，杂散磁场，气隙变化和离轴失准不太敏感。 标准的I2C或SPI（3-Wire或4-Wrie）接口允许主机微控制器从MT6813读取14位绝对角度位置数据。

特点和优点

凤凰快3￭基于先进的AMR传感技术，具有0°〜360°全范围角度传感

￭非接触式角度测量

凤凰快3￭独立的输出接口：I2C，SPI，模拟和PWM

￭可编程线性传递特性

￭可编程零位

￭ 14位核心分辨率

凤凰快3￭ 12位DAC / PWM分辨率

￭用户可编程的分辨率和零位

￭符合RoHS 2011/65 / EU

￭ SOP-8或QFN-16封装

应用领域

￭绝对线性位置传感器

￭ BLDC电机控制

￭机器人控制

￭非接触式电位器

￭电动工具

零件编号说明

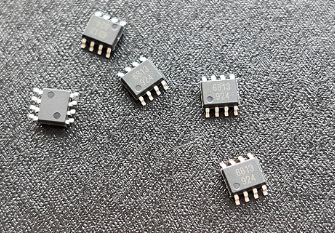

凤凰快3MT6813CT SOP-8封装，管装（100个/管）或卷带包装（3000个/卷）
