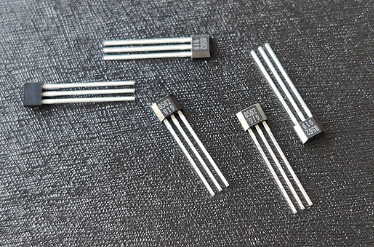

megntek麦歌恩微电子MT8562咖啡机双极锁存霍尔元件

咖啡机中的霍尔元件主要起到了对其工作状态进行检测后得出流量多少的作用这款megntek麦歌恩微电子MT8562非常适用于咖啡机当中，当水流通过涡轮后,推动磁性转子旋转,产生不同磁极的旋转磁场霍尔感应到该磁场后,输出高低脉冲电平。高低脉冲频率与转子的转速成正比,转子的转速与水流量成正比,从而检测水流量。当磁铁靠近霍尔时,输出低电平,系统得到指示,开始运行工作：反之输出高电平,产品待机不工作.

megntek麦歌恩微电子MT8562由BCD技术生产，具有高性能和高可靠性。 霍尔IC内部包括一个片上霍尔电压发生器，一个可在3.0V至24V的电源电压下运行的稳压器，温度补偿电路，小信号放大器，具有动态失调消除系统的霍尔IC，施密特触发器和开漏输出 。 它还在输出端包括一个钳位二极管，反向电源保护增强了霍尔IC的坚固性。 当磁通密度（B）大于工作点（BOP）时，输出打开（Low）。 输出保持稳定，直到磁通密度（B）小于释放点（BRP）为止，在该点它关闭（High）。 MT856X系列为客户提供了多种封装：用于表面安装的SOT-23 / SOT-23（薄型）和用于通孔安装的扁平TO-92。 所有包装均符合RoHS。

MT8562特征

￭ BCD技术

￭闩锁开关

￭ 3.0〜24V Vcc工作范围

凤凰快3￭ -40℃〜150℃工作温度

￭包装选项：扁平TO-92，SOT-23，SOT-23（薄型）

￭磁灵敏度选项：MT8562（BOP = 20Gs，BRP = -20Gs）

￭开漏输出

￭ -16V反向电源保护

￭输出限制电流保护

凤凰快3￭符合RoHS：（EU）2015/863

MT8562应用领域

￭工业家用电器

￭位置检测

￭磁性编码器

￭接近开关

￭咖啡机

MT8562零件号描述

凤凰快3MT856XA Flat TO-92，散装包装（1000个/袋）

凤凰快3MT856XAT SOT-23，卷带式（3000pcs / bag）

MT856XET SOT-23（薄型），卷带（3000pcs / bag）
