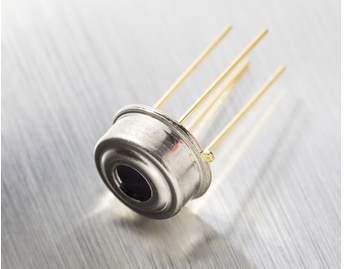

melexis迈来芯MLX90614是一种用于非接触式温度测量的红外温度计。红外敏感热电堆探测器芯片和信号调节ASSP集成在同一TO-39储罐中。由于其低噪声放大器、17位ADC和强大的DSP单元，可以实现温度计的精度和分辨率。该温度计已通过数字PWM和SMBus(系统管理总线)输出在工厂校准。作为标准配置，10位脉冲宽度调制配置为-20，温度测量在120摄氏度范围内连续发送，输出分辨率为0.14摄氏度。出厂默认POR被设置为SMBus。 MLX90614由Melexis开发和制造的2种芯片构建而成：
凤凰快3红外热电堆探测器MLX81101
凤凰快3信号调节ASSP MLX90302，专门设计用于处理红外传感器的输出。本装置采用工业标准TO-39包装。得益于低噪声放大器，高分辨率的17位ADC和MLX90302强大的DSP单元，可以实现温度计的高精度和高分辨率。计算得到的物体和环境温度可在以下位置的RAM中找到：
MLX90302，分辨率为0.01°C。它们可以通过二线串行SMBus兼容协议(分辨率0.02°C)或10位PWM(脉宽调制)输出来访问。 MLX90614出厂时已在很宽的温度范围内进行了校准：环境温度为-40°C至125°C，物体温度为-70°C至380°C。测量值是传感器视场中所有物体的平均温度。MLX 90614在室温下的标准精度约为0.5°C。存在一种用于医疗应用的特殊版本，在人体温度附近的有限温度范围内，其精度为±0.2˚C。对于应用设计者来说，理解这些准确性仅在传感器处于热平衡状态且处于等温条件下（传感器封装之间没有温度差异）时才可保证和可实现是非常重要的。温度计的精度可能受以下原因引起的包装中温度差异的影响：（其他原因）：传感器后方的热电子元件，传感器后方或侧面的加热器/冷却器，或非常靠近传感器的热/冷物体。不仅加热温度计中的传感元件，还加热温度计包装。对于像xxC和xxF这样的FOV小的温度计，这种影响尤其重要，因为传感器从物体接收的能量减少了。因此，MelExIS推出了XCX版本的MLX90614。在这些MLX90614xCx中，内部测量了热梯度，并对其进行了补偿。这样，XCX版本的MLX 90614对温度梯度的敏感性要小得多，但这种影响并没有完全消除。因此，重要的是要尽可能避免产生热梯度或将传感器与热梯度隔离。作为标准，对MLX90614的目标发射率进行了1次标定。客户可以在其0.1……范围内轻松定制任何其他发射率。1.0范围，不需要用黑体重新校准。 10位PWM作为标准配置，可在-20°C…120°C的物体温度范围内连续传输测得的物体温度，输出分辨率为0.14°C。通过更改2个EEPROM单元的内容，几乎可以轻松定制客户所需的任何范围的PWM。这对设备的出厂校准没有影响。
特点和优点
体积小，成本低
易于整合
出厂校准的温度范围很广：
-40°C…+ 125°C用于传感器温度和
凤凰快3 -70°C…+ 380°C用于物体温度。
在宽温度范围内（Ta和To都为0°C…+ 50°C）的高精度为0.5°C
高（医学）精度校准
凤凰快30.02°C的测量分辨率
单区和双区版本
SMBus兼容数字接口
可定制的PWM输出，可连续读取
提供3V和5V版本
简单适应8V…16V应用
睡眠模式可降低功耗
凤凰快3针对应用和测量多功能性的不同封装选项
汽车级
应用实例
高精度非接触温度测量
用于移动空调控制系统的热舒适度传感器
用于住宅，商业和工业建筑空调的温度传感元件
挡风玻璃除雾
汽车盲角检测
凤凰快3运动部件的工业温度控制
凤凰快3打印机和复印机中的温度控制
带温度控制的家用电器
医疗保健
畜牧监测
运动检测
凤凰快3多区域温度控制–通过公共2线可读取多达127个传感器
热继电器/警报
体温测量
型号
MLX90614ESF-AAA-000-TU-ND MLX90614ESF-BAA-000-TU-ND
MLX90614ESF-DAA-000-SP-ND MLX90614ESF-BCA-000-SP-ND
MLX90614ESF-ACA-000-TU-ND MLX90614ESF-ACC-000-TU-ND
凤凰快3MLX90614ESF-BCC-000-SP-ND MLX90614ESF-BCC-000-TU-ND
MLX90614KSF-AAA-000-TU-ND MLX90614KSF-AAA-000-SP-ND
凤凰快3MLX90614KSF-ACC-000-TU-ND MLX90614ESF-ACF-000-TU-ND
MLX90614ESF-BCF-000-TU-ND MLX90614ESF-BCF-000-SP-ND
MLX90614ESF-DCH-000-TU-ND MLX90614ESF-BCH-000-TU-ND
凤凰快3MLX90614ESF-BCI-000-TU-ND MLX90614ESF-DCA-000-TU-ND
MLX90614ESF-ACC-000-SP-ND MLX90614ESF-ACC-000-SP-ND
MLX90614ESF-BBA-000-SP-ND MLX90614ESF-BCI-000-SP-ND
MLX90614ESF-DCI-000-SP-ND MLX90614ESF-DAA-000-TU-ND
MLX90614ESF-BCA-000-TU-ND MLX90614ESF-BAA-000-SP-ND
凤凰快3MLX90614ESF-AAA-000-SP-ND MLX90614ESF-ACA-000-SP-ND
MLX90614ESF-DCA-000-SP-ND MLX90614ESF-ABA-000-SP-ND
凤凰快3MLX90614ESF-DCC-000-SP-ND MLX90614KSF-ABA-000-TU-ND
MLX90614ESF-BCH-000-SP-ND MLX90614ESF-DCH-000-SP-ND
MLX90614KSF-ACC-000-SP-ND MLX90614ESF-ACF-000-SP-ND
凤凰快3MLX90614KSF-ABA-000-SP-ND MLX90614ESF-DCI-000-TU-ND
凤凰快3MLX90614ESF-DCC-000-TU-ND
