IMC-霍尔®电流传感器（Triaxis®技术）MLX91206

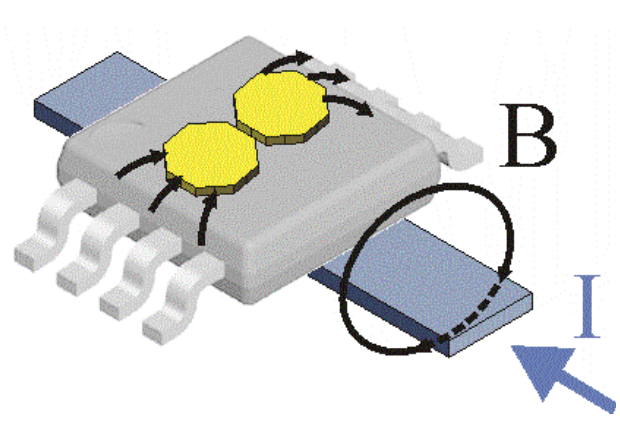

melexis迈来芯MLX91206是采用Triaxisr霍尔技术的单片传感器IC。传统的平面霍尔技术只对施加于集成电路表面的通量密度敏感。IMC霍尔电流传感器对平行于IC表面的磁通密度敏感。这是通过一个集成的磁分离器（IMC-Hall）获得的，它作为额外的后端步骤沉积在CMOS芯片上。IMC霍尔®电流传感器已通过汽车认证。该产品为单芯片霍尔传感器，可提供与水平通量密度成比例的输出信号，适用于电流测量。理想地用作PCB安装的开环电流传感器。 （见图1）。它具有体积小巧的应用设计和适用于各种电流范围的简单结构。MLX91206的传输特性是可编程的（偏移，增益，钳位电平，诊断功能……）。输出可以在模拟和脉宽调制之间选择。线性模拟输出用于需要非常快速的响应（＜10 sec）的应用，而PWM输出则用于需要低速但输出信号鲁棒性高的应用。

特点和优点

Triaxisr技术

集成磁选器（IMC-Hall®）具有极高的灵敏度

凤凰快3可编程高速电流传感器IC

宽带：DC至90kHz

响应时间短

可编程线性传递特性

可选择的

模拟比例输出

具有12位分辨率的PWM输出

温度计输出

17位ID号

符合RoHS的SOIC8封装

凤凰快3无铅组件，适用于260°C（目标）无铅焊接，MSL3

应用实例

DC / AC（逆变器）转换器

凤凰快3DC / DC开关电源

电池管理

智能保险丝（过电流检测）

凤凰快3BLDC电机（相电流）

AC / DC转换器

型号

MLX91206LDC-CAL-001-TU-ND                    MLX91206LDC-CAH-004-TU-ND

MLX91206LDC-CAL-003-SP-ND                    MLX91206LDC-CAH-004-RE-ND

凤凰快3MLX91206LDC-CAH-104-RE-ND                    MLX91206LDC-CAH-021-RE-ND

MLX91206LDC-CAH-104-TU-ND                    MLX91206LDC-CAH-002-SP-ND

MLX91206LDC-CAH-004-SP-ND                    MLX91206LDC-CAH-104-SP-ND

MLX91206LDC-CAL-002-SP-ND                    MLX91206LDC-CAH-001-SP-ND

凤凰快3MLX91206LDC-CAH-003-SP-ND                    MLX91206LDC-CAL-001-SP-ND
