具有汽车保护功能的 70 kHz 可编程霍尔效应电流传感器

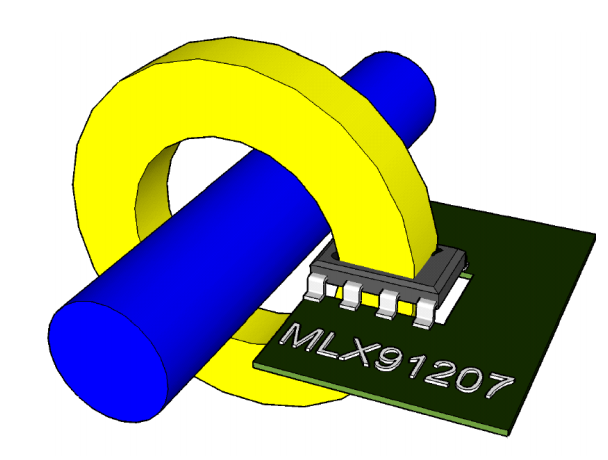

melexis迈来芯Mlx91207是一款单片可以进行编程的霍尔传感器集成电路，Mlx91207能提供与外加磁通密度成比例的高速模拟输出信号。Mlx91207传感器非常适合于电流传感器应用而且Mlx91207具有额外的温度计输出。此外，传感器可以集成到需要快速响应时间的位置传感应用中。MLX 91207的传输特性是完全可编程的(诊断、钳位、增益、偏移)。)。完整的模拟链具有快速的响应时间，并允许将传感器用于要求快速响应时间＜10μsec的应用中。Mlx91207在典型的应用中，环形软铁心与传感器结合使用。霍尔IC被放置在一个非常小的气隙中，电流导体通过这个间隙。铁磁环将Mlx91207霍尔传感器集成电路上的磁通集中并放大，以产生与电流成比例的输出电压。该图展示了非接触式电流测量的典型传感器应用。

特点和优点

凤凰快3可编程高速霍尔传感器

带宽大，响应时间短至8µs

可编程线性传递特性

可选的模拟比例输出

凤凰快3测量范围从±15mT到±400mT

温度计输出

17位ID号

凤凰快3单芯片SOIC8封装符合RoHS

凤凰快3无铅组件，适用于260°C的无铅焊接

凤凰快3低热漂移（增益和偏移）

应用实例

电流传感器应用

-过电流检测电路

凤凰快3-逆变器应用HEV＆EV

-AC / DC转换器

-电池管理

位置传感器的应用
