melexis迈来芯MLX903633D游戏杆位置传感器霍尔元件

melexis迈来芯MLX90363是采用Tria⊗is®Hall技术的单片式磁传感器IC。传统的平面霍尔技术仅对正交于IC表面施加的通量密度敏感。 Tria⊗is®霍尔传感器对平行于IC表面施加的磁通密度也很敏感。这是通过集成磁集中器（IMC）来获得的，该集成器沉积在CMOS芯片上。 MLX90363对施加到IC的三种磁通密度（BX，BY和BZ）敏感。这使MLX90363可以感应在其周围移动的任何磁体，并通过适当的信号处理对其位置进行解码。通过其串行接口，MLX90363可以传输数字输出（SP –每帧64位）。 MLX90363适用于嵌入式位置传感器应用（相对于独立的“远程”传感器），其输出直接提供给靠近磁力计IC MLX90363（从站）的微控制器（主站）。 SPI协议证实了这一意图。 MLX90363使用全双工SPI协议，因此需要单独的SPI信号线：MOSI，MISO，/ SS和SCLK。

特点和优点

Tria⊗is®磁力计（BX，BY，BZ）

片上信号处理可实现强大的位置感测

高速串行接口（与SPI兼容–全双工）

增强的自我诊断功能

兼容5V和3V3应用

14位输出分辨率

48位ID号

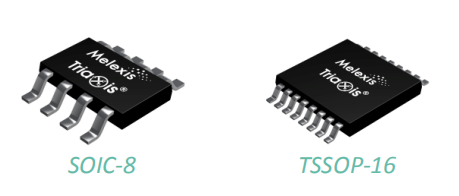

凤凰快3单芯片–符合RoHS的SOIC-8封装

凤凰快3双芯片（完全冗余）–符合RoHS的TSSOP-16封装

应用领域

绝对无接触位置传感器

方向盘位置传感器

3D游戏杆位置传感器

型号

凤凰快3MLX90363LDC-ABB-000-SP-ND                  MLX90363KDC-ABB-000-TU-ND

凤凰快3MLX90363KGO-ABB-000-TU-ND                 MLX90363KDC-ABB-000-RETR-ND

凤凰快3MLX90363KDC-ABB-000-RECT-ND              MLX90363KDC-ABB-000-REDKR-ND

MLX90363KGO-ABB-000-RETR-ND              MLX90363KGO-ABB-000-RECT-ND

MLX90363KGO-ABB-000-REDKR-ND            MLX90363EDC-ABB-000-SP-ND

MLX90363EDC-ABB-000-TU-ND                 MLX90363EGO-ABB-000-SP-ND

MLX90363EDC-ABB-000-RE-ND                 MLX90363KDC-ABB-000-SP-ND

凤凰快3MLX90363EGO-ABB-000-RE-ND                 MLX90363EGO-ABB-000-TU-ND

凤凰快3MLX90363KGO-ABB-000-SP-ND                 MLX90363LGO-ABB-000-SP-ND
