melexis迈来芯3D和操纵杆磁性位置传感器集成电路IC芯片MLX90378

melexis迈来芯MLX90378是专为3D运动应用（例如操纵杆）设计的单片磁性位置处理器IC。它由一个Triaxis Hall磁性前端，一个模数信号调理器，一个用于高级信号处理的DSP和一个双输出级驱动器组成，该驱动器能够提供两个PWM输出或具有两个通道的单个SENT输出。 MLX90378对施加到IC的三个磁通密度分量（即Bx，By和Bz）敏感。这样，带有正确磁路的MLX90378即可解码任何运动磁铁的绝对位置。它可以设计汽车和工业应用中经常需要的非接触式3D位置传感器。 MLX90378根据SENT协议或通过两个PWM信号提供输出数据。可以以多种格式（例如，H.1格式）对SENT帧进行编码。此外，SENT协议允许进行外部测量，错误代码和用户定义的值。两个PWM（脉宽调制）信号对应于操纵杆角度。

特点和优点

片上信号处理功能强大

绝对位置感应

符合ISO26262 ASIL-C标准的安全元素（SEooC）

输入/网关引脚，用于外部测量

可编程测量范围

可编程线性传递特性（每轴4个多点）

双PWM输出

可选PWM或（快速）SENT输出SAE J2716 APR2016 SENT

增强的串行数据通讯

48位ID号选项

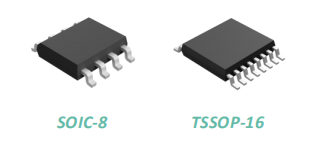

凤凰快3单芯片-符合RoHS的SOIC-8封装

双芯片–符合RoHS的TSSOP-16封装

应用实例

汽车换档杆

工业操纵杆

变速箱位置传感器
