melexis迈来芯MLX90373第三代三轴旋转和线性位置传感器IC PSI5输出

凤凰快3melexis迈来芯MLX90373是一种单片传感器，对应用于IC的通量密度的三个分量（即BX，BY和BZ）敏感。这使具有正确磁路的MLX90373能够解码在其附近移动的任何磁体的绝对位置（例如，从0到360度的旋转位置或线性位移）。 MLX90373在电源线上提供2线制PSI5（外围传感器接口5）输出协议。该协议与v1.3和v2.1 PSI5规范兼容。

特点和优点

三轴霍尔技术。

片上信号处理可实现可靠的绝对位置检测。

ISO26262 ASIL-C安全元素脱离上下文（SEooC）。

可编程的测量范围。

凤凰快3可编程线性传递特性（多点4或8点或分段智能线性17或32点）。

2线PSI5协议（v1.3和v2.1）。

48位ID号选项。

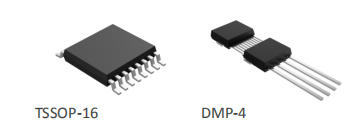

凤凰快3双芯片（完全冗余）-TSSOP-16封装（RoHS）。

凤凰快3无PCB DMP-4封装（RoHS）。

对杂散场的鲁棒性。

应用实例

绝对旋转位置传感器。

绝对线性位置传感器。

踏板位置传感器。

节气门位置传感器。

行驶高度位置传感器。

方向盘位置传感器。

油位传感器。

非接触式电位器。

型号

413-MLX90373KVS-ABA-300-SP-ND           413-MLX90373KGO-ABA-300-SP-ND

413-MLX90373KVS-ABA-308-SP-ND           413-MLX90373KVS-ABA-108-SP-ND

413-MLX90373KVS-ABA-100-SP-ND
