Melexis迈来芯MLX92251是采用混合信号CMOS技术设计的第二代霍尔效应双锁存器。该器件在单个封装中集成了一个稳压器，两个带有高级失调消除系统的霍尔传感器和两个开漏输出驱动器。两个霍尔板集成在同一块硅片上，因此利用晶圆制造工艺的高精度来确保传感元件之间的固定间距为1.45mm。第一个霍尔板信号用于提供速度信号输出。然后在内部处理第一霍尔板信号和第二霍尔板信号两者的组合，以直接传送方向信号输出。 MLX92251共享基于MLX922xx的平台，在电气规格，磁性规格和保护等级方面都是高性能的代名词。具有闭锁磁特性，速度（SP）输出分别通过面向包装顶部的足够强的南极或北极变低或变高。消除磁场时，设备保持其先前状态。

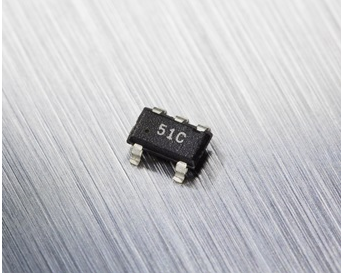

由于两个霍尔传感器上的特定磁脉冲序列的缘故，方向（DIR）输出根据所施加磁场的运动方向被锁定为低或高状态。 MLX92251采用绿色兼容的5引脚薄型小尺寸晶体管（TSOT）进行表面贴装工艺。

特点和优点

凤凰快3工作电压从2.7V到24V

凤凰快3两个集成式方向指示板

侦测

锁存磁特性

凤凰快3速度和方向漏极开路输出

方向输出更新了先前的速度

输出量

出色的温度稳定性

反向电源电压保护

凤凰快3输出电流限制和自动关断

欠压锁定保护

应用领域

凤凰快3具有防夹功能的Windows提升器

转速和方向检测

线速度和方向检测

角度位置检测

具有防夹功能的电源盒

型号

凤凰快3MLX92251LSE-ABA-000-RE-ND       MLX92251LSE-AAA-000-SP-ND

凤凰快3MLX92251LSE-ABA-000-SP-ND
