melexis迈来芯MLX92242两线式可编程霍尔效应锁存开关传感器IC芯片元件

Melexis迈来芯MLX92242基于最新的Melexis霍尔效应开关，采用混合信号亚微米CMOS技术设计。该器件在单个封装中集成了稳压器，具有高级失调消除系统的霍尔传感器以及配置有电流吸收器的输出驱动器和集成电容器。通过使用Melexis IMC技术，可以使用横向感应选项。

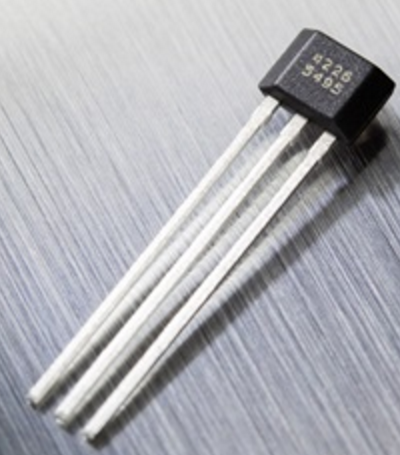

基于经过验证的使用平台，磁芯正在使用一种改进的失调消除系统，从而可以更快，更准确地进行处理，同时对温度不敏感且不受应力影响。另外，实现了可预编程的温度系数，以补偿某些类型的磁体随温度升高而变弱的自然行为。随附的稳压器在2.7V至24V的电压范围内工作，因此涵盖了广泛的应用范围。借助内置的反向电压保护，不需要在电源线上使用串联电阻或二极管，因此，即使是远程传感器，也可以指定低至2.7V的低压运行，同时具有反向电压容忍能力。如果在工作期间跌落到最小电源电压以下，欠压锁定保护将自动冻结设备，防止电干扰影响磁测量电路。因此，仅根据正确和准确的磁测量结果更新输出电流状态。两线式接口不仅可以节省一根线，还可以实现诊断功能，如反极性连接和故障检测。如果结温升高到异常高的阈值以上，则片上热保护也会关闭输出。一旦温度降至安全值以下，它将自动恢复。 MLX92242提供绿色和RoHS兼容的塑料单列直插式（TO-92扁平），用于通孔安装；或者无PCB设计，带有集成电容器；或3引脚薄型小尺寸晶体管（TSOT），用于表面安装处理。

MLX92242特点和优点

宽工作电压范围：2.7V至24V

通过对所有传感器功能进行重新编程，可最大程度地提高应用程序的灵活性

凤凰快3通过应用模块中的VDD引脚进行客户线下编程，以优化系统设计

通过IMC技术进行横向感应

凤凰快3可编程磁闩锁/开关范围广

可编程磁滞，有源极，输出极性

可编程的永磁体温度系数补偿-从0到-2000ppm / oC

凤凰快3集成的自我诊断功能可激活专用的安全模式

反向电源电压保护

欠压锁定保护

热保护

用于无PCB设计的集成电容器

硬件组件已通过ISO26262-8：13认证，可用于安全关键系统

MLX92242应用实例

汽车，消费和工业

刮水器马达

刹车灯开关

窗户升降器

门锁

安全带扣

座椅定位

天窗/尾门开启器传输应用

电动助力转向

速度感应（摩托车）

MLX92242型号

MLX92242LUA-AAA-000-BU-ND       MLX92242LUA-AAA-100-BU-ND

凤凰快3MLX92242LUA-AAA-000-SP-ND       MLX92242LUA-AAA-100-SP-ND

凤凰快3MLX92242LSE-AAA-000-RE-ND       MLX92242LSE-AAA-000-SP-ND
