Diodes美台AH9247高灵敏度微电单极霍尔效应开关

凤凰快3Diodes美台AH9247是一款高灵敏度霍尔效应开关，在输出端带有内部上拉电阻，专为电池供电的手持式设备设计。

凤凰快3斩波稳定放大器提高了磁性开关点的稳定性。睡眠唤醒逻辑控制IC处于睡眠时间或唤醒时间。该功能将降低IC的平均工作电流。在清醒时间内，输出随磁通密度而变化。在休眠期间，输出被锁存在其先前的状态，电流消耗将降低至一些µA。可以用强度足够的北极或南极打开输出。如果垂直于零件标记表面的磁通密度大于工作点（BOP），则输出将打开；否则，输出将打开。如果小于释放点（BRP），则输出将关闭。AH9247提供TO92S（B型），SC59和DFN-2X2-3封装，这些封装针对大多数应用进行了优化。

型号AH9247Z3-G1封装TO92S（TYPE B）

型号AH9247DNTR-G1封装DFN-2X2-3

应用

笔记本电脑/ PDA中的机盖开关

手持无线应用唤醒开关

低占空比应用中的电磁开关

特征

微功率运行

2.5V至5.5V电源

磁铁的两个极（单极）的切换

稳定斩波器

出色的温度稳定性

数字输出信号

内置上拉电阻

ESD（HBM）：6000V

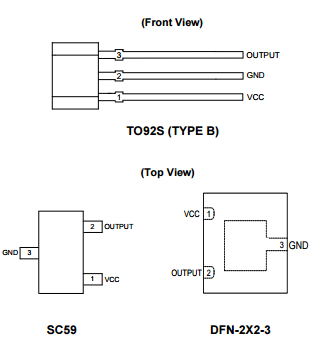

凤凰快3小型薄型DFN-2X2-3和行业标准SC59和TO92S（B型）封装

完全无铅且完全符合RoHS

不含卤素和锑。 “绿色”设备

产品参数

凤凰快3符合AECQ10x要求

凤凰快3符合汽车标准的PPAP编号

＃输出1

输出类型内部上拉

主动高或低低

灵敏度高

凤凰快3工作电压2.5至5.5 V

平均电源电流8 µA

最小工作点±Bop（Guass）20

凤凰快3典型工作点±Bop（Guass）30

最大工作点±Bop（Guass）40

凤凰快3最小释放点±Brp（Guass）5

典型释放点±Brp（Guass）20

凤凰快3最大释放点±Brp（Guass）32

凤凰快3工作环境温度范围-40至85°C
