Diodes美台AH1804高灵敏度微功率全极霍尔效应开关

Diodes美台AH1804是一款微功率全极霍尔效应开关IC，具有单个输出驱动器，具有内部上拉和下拉功能。专为便携式和电池供电的设备（例如蜂窝电话和便携式PC）设计，在3.3V时，平均电源电流仅为12µA。为了支持电池供电的设备，AH1804已经过优化，可在2.5V至3.6V的电源范围内运行，并使用休眠功能以最小化功耗。为了最大程度地减少PCB空间，AH1804采用小巧的扁平封装。 AH1804的输出用强度足够的北极或南极进行切换。当磁通密度（B）大于工作点（Bop）时，输出将打开（pul°C低）并保持直到B低于释放点（Brp）。 AH1804采用DFN1216-4和SC59封装。

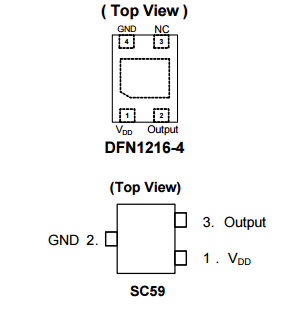

型号AH1804-FA-7 封装DFN1216-4

凤凰快3型号AH1804-W-7 封装SC59

应用

凤凰快3•翻盖式和滑盖式手机的机盖开关

•上网本，笔记本，平板电脑和PDA中的机盖开关

•摄录机

•便携式和电池供电应用中的非接触式开关

特征

•全极操作（北极或南极）

•低电源电压2.5V至3.6V

•微功率运行

•无需外部上拉电阻

•斩波稳定设计

o出色的温度稳定性

o极低的开关点漂移

o对身体压力不敏感

凤凰快3•良好的抗射频干扰能力

凤凰快3•-40°C至85°C的工作温度

•小型扁平DFN1216-4和SC59封装

凤凰快3•ESD（HBM）＞ 5KV

•“绿色”模塑料

产品参数

符合AECQ10x要求

符合汽车标准的PPAP编号

＃输出1

输出类型推挽

主动高或低低

灵敏度高

工作电压2.5至3.6 V

平均电源电流12 µA

凤凰快3最小工作点±Bop（Guass）20

典型工作点±Bop（Guass）40

凤凰快3最大工作点±Bop（Guass）60

最小释放点±Brp（Guass）15

凤凰快3典型释放点±Brp（Guass）32

凤凰快3最大释放点±Brp（Guass）不适用

凤凰快3工作环境温度范围-40至85°C
