Diodes美台AH1892微型封装可编程微功率全极霍尔效应开关

Diodes美台AH1892是一款具有内部上拉和下拉功能的微功率磁性范围可选（Bop / Brp）全极霍尔效应开关IC，设计用于从便携式和电池供电的蜂窝电话和便携式PC到家用电器和工业应用的消费类设备。为了支持电池供电的设备和低压微控制器，AH1892可以在1.6V至3.6V的电源范围内工作，并使用休眠时钟系统来最大程度地降低功耗。在1.8V时，平均电源电流仅为4.3A。 AH1892基于斩波器稳定的架构以及电源和输出引脚上的8kV ESD，可在整个工作范围内提供可靠而强大的解决方案。为了最大程度地减少PCB的空间，AH1892封装在小巧且扁平的U-WLB0707-4（典型CSP为0.71mm x 0.71mm）或SOT553引线封装中。输出通过具有足够磁场强度的北极或南极激活。用户可以通过BSEL引脚选择两个磁灵敏度带之一，而无需添加任何外部组件，从而可以实现灵活而小型的解决方案。频带选择可以通过逻辑源（如微控制器）进行硬连线或即时更改。当磁通密度（B）大于工作点（Bop）时，输出将打开（pul°C低）并保持直到B低于释放点（Brp）。

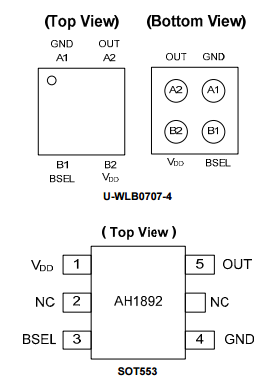

型号AH1892-CD4-7封装U-WLB0707-4

型号AH1892-Z-7封装SOT553

应用

•打开和关闭手机检测

用于手机和智能手机的皮套检测

便携式PC的机盖开关-平板电脑和笔记本电脑

便携式摄像机和照相机

凤凰快3消费电池电源产品中的非接触式开关

接近，位置，水平和拨码开关位置检测

特征

•全极操作（北极或南极）

•可编程的操作和释放点

•1.6V至3.6V的电源电压

•微功率运行

•斩波稳定设计

ƒ出色的温度稳定性

ƒ极低的开关点漂移

ƒ对物理压力不敏感

•无需外部上拉电阻

凤凰快3•良好的抗射频干扰能力

•-40°C至+ 85°C的工作温度

•电源和输出引脚上的8kV ESD

•微型U-WLB07070-4（典型CSP为0.71mm x 0.71mm）和

小型矮型SOT553

•完全无铅且完全符合RoHS（注释1和2）

凤凰快3•无卤素和锑。 “绿色”设备（注3）

产品参数

符合AECQ10x要求

凤凰快3符合汽车标准的PPAP编号

＃输出1

输出类型推挽

主动高或低低

灵敏度不适用

工作电压1.6至3.6 V

平均电源电流4.3 µA

最小工作点±Bop（Guass）18、43

典型工作点±Bop（Guass）35、60

凤凰快3最大工作点±Bop（Guass）55、80

最小释放点±Brp（Guass）12，35

典型释放点±Brp（Guass）25，50

凤凰快3最大释放点±Brp（Guass）45、70

凤凰快3工作环境温度范围-40至85°C
