Diodes美台AH3360高灵敏度微功率单极霍尔效应开关

凤凰快3Diodes美台AH3360是具有内部上拉和下拉功能的高灵敏度微功率单极霍尔效应开关IC。设计用于便携式和电池供电的设备，例如用于家用电器和工业应用的蜂窝电话和便携式PC，在1.85V时，平均电源电流仅为4.3uA。为了支持便携式设备，AH3360可以在1.6V至3.6V的电源范围内工作，并使用休眠时钟系统来最大程度地降低功耗。 AH3360基于斩波稳定架构，在整个工作范围内提供了可靠的解决方案。为了最大程度地减少PCB空间，AH3360采用小型薄型封装。单个输出由具有足够磁场强度的南极激活。当垂直于封装的磁通量密度（B）大于工作点（Bop）时，输出将打开（pul°C低）并保持到B低于释放点（Brp）。没有磁场时，输出将保持关闭状态。 AH3360采用小型薄型X1-DFN1216-4，X2-DFN2015-6和含铅SOT553封装。

凤凰快3型号AH3360-FA-7 封装X1-DFN1216-4   数量3000 /卷带式

型号AH3360-FT4-7  封装X2-DFN2015-6    数量3000 /卷带式

凤凰快3型号AH3360-Z-7  封装             数量3000/Tape & Reel

应用

凤凰快3手机和平板电脑的皮套或保护套检测

凤凰快3翻盖/滑盖手机的打开和关闭检测

凤凰快3薄型便携式PC（例如，超极本）中的机盖或显示开关

凤凰快3数码相机，摄像机和手持游戏机

门，盖和托盘位置开关

液位，接近和位置开关

家用电器和工业应用中的无触点开关

特征

凤凰快3全极操作（北极或南极）

电源电压为1.6V至3.6V

高灵敏度

微功率运行

斩波器稳定的设计可提供-出色的温度稳定性-最小的开关点漂移-增强的抗物理应力能力

无需外部上拉电阻

良好的抗射频干扰能力

-40°C至+ 85°C的工作温度

8kV的高ESD能力（人体模型）

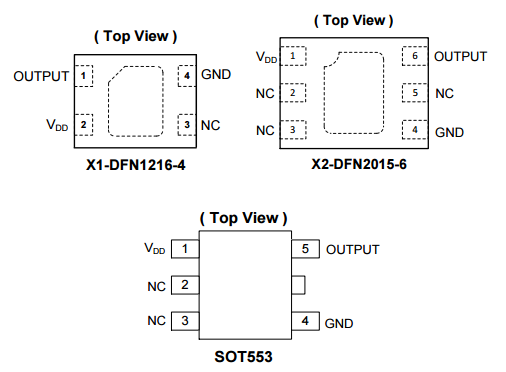

小型薄型X1-DFN1216-4，X2-DFN2015-6和含铅SOT553封装

产品参数

凤凰快3符合AECQ10x要求

符合汽车标准的PPAP编号

输出类型单推挽，低电平有效

工作电压1.6至3.6 V

凤凰快3平均电源电流0.0043 mA

不适用

凤凰快3操作点Bop（Bops + ve / Bopn -ve）高斯（最小值）14

凤凰快3操作点Bop（Bops + ve / Bopn -ve）高斯（Typ）30

操作点Bop（Bops + ve / Bopn -ve）高斯（最大值）46

释放点Brp（Brps + ve / Brpn -ve）高斯（最小值）9

释放点Brp（Brps + ve / Brpn -ve）高斯（Typ）20

释放点Brp（Brps + ve / Brpn -ve）高斯（最大值）39

工作环境温度-40至85°C
