凤凰快3高温高灵敏度霍尔效应锁存器

Diodes美台AH372是具有内部上拉电阻的单数字输出霍尔效应锁存传感器，用于高温操作。该器件包括一个用于磁感应的片上霍尔电压发生器，一个用于放大霍尔电压的放大器，一个用于提供开关滞后以抑制噪声的比较器以及一个具Diodes美台有上拉电阻的输出驱动器。内部带隙调节器为内部电路提供温度补偿的电源电压，并允许较宽的工作电源范围。

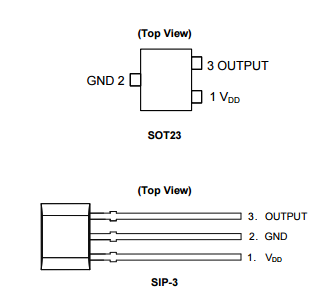

凤凰快3当垂直于封装的磁通密度（B）大于工作点（BOP）时，输出打开（OUT引脚拉低）。保持输出状态，直到磁通密度反转降到BRP以下。当B小于BRP时，输出关闭。AH372提供SIP-3（Ammo套件），SIP-3（散装），SC59和SOT23封装。

型号AH372-P-A   AH372-P-B   封装SIP-3（整批包装）

型号AH372-SA-7   封装SOT23    数量3000 /卷带式

凤凰快3型号AH372-W-7   封装SC59      数量3000 /卷带式

应用

电机换向的转子位置检测

编码器

速度测量– RPM监视器

非接触电流开关

特征

凤凰快3双极霍尔效应锁存器操作

2.2V至20V工作范围

凤凰快3具有内置上拉电阻的单路输出

凤凰快325mA输出灌电流能力

-40°C至+ 125°C工作温度

行业标准SIP-3，SC59和SOT23封装

凤凰快3完全无铅且完全符合RoHS

不含卤素和锑。 “绿色”设备

产品参数

符合AECQ10x要求

凤凰快3符合汽车标准的PPAP编号

输出类型单，内部上拉电阻，低电平有效

凤凰快3工作电压2.2至20 V

平均电源电流2 mA

凤凰快3输出电流能力25 mA

年级-

操作点Bop（Bops + ve / Bopn -ve）高斯（最小值）5

操作点Bop（Bops + ve / Bopn -ve）高斯（Typ）30

操作点Bop（Bops + ve / Bopn -ve）高斯（最大值）60

凤凰快3释放点Brp（Brps + ve / Brpn -ve）高斯（最小值）60

凤凰快3释放点Brp（Brps + ve / Brpn -ve）高斯（Typ）30

凤凰快3释放点Brp（Brps + ve / Brpn -ve）高斯（最大值）5

工作环境温度-40至125°C
