凤凰快3Diodes美台AH277A具有输出齐纳钳位和反向电源保护的两相5V / 12V BLDC多合一风扇和电动机驱动器锁存器

AH277A是带有输出驱动器的集成式霍尔传感器，设计用于无刷直流电动机应用的电子换向。该器件包括一个用于磁感应的片上霍尔传感器，一个用于放大霍尔电压的放大器，一个施密特触发器以提供开关滞后以抑制噪声，一个温度补偿电路来补偿霍尔灵敏度的温度漂移以及两个互补的集电极开路驱动器吸收大负载电流。它还包括一个内部带隙调节器，用于为内部电路提供偏置电压。将器件放置在可变磁场中，如果磁通密度大于阈值BOP，则引脚DO将变为低电平（接通），而引脚DOB将变为高电平（断开）。保持该输出状态，直到磁通密度反转并降到BRP以下，然后使DO变高（关闭）和DOB变低（打开）。AH277A采用TO-94（SIP-4L）封装

型号：AH277AZ4-AE1 AH277AZ4-AG1 AH277A AH277A-G1  AH277AZ4-BE1 AH277AZ4-BG1 AH277AZ4-CE1 AH277AZ4-CG1 温度范围： -20 to 85o C

应用

双线圈无刷直流电动机

 ·双线圈无刷直流风扇

·转速计数·速度测量

特征

片内霍尔传感器

 ·3.5V至16V电源电压

凤凰快3·400mA（avg）输出灌电流

凤凰快3 ·反向电源电压保护

 ·-20°C至85°C的工作温度

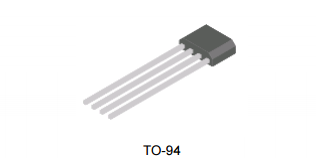

·薄型TO-94（SIP-4L）封装

 ·ESD额定值：300V（机器型号）
