Diodes美台AH3781具有电源和输出引脚钳位，反向电压保护和电流限制的高压高灵敏度霍尔效应锁存器

Diodes美台AH3781凤凰快3是一款具有内部上拉电阻的高压高灵敏度霍尔效应锁存IC，设计用于在工业和消费类家用电器和个人护理应用中对无刷直流电动机，流量计，线性编码器和位置传感器进行换向。为了支持各种苛刻的应用，该设计已经过优化，可以在3.0V至28V的电源范围内工作。凭借斩波器稳定的架构和内部带隙调节器为内部电路提供温度补偿电源，AH3781在整个工作范围内提供了可靠的解决方案。为了增强耐用性和保护性，该器件具有反向阻断二极管，电源上带有齐纳钳位。输出具有电流限制和齐纳钳位。

内部上拉输出可以用足够强度的南极接通，而用足够强度的北极关断。当垂直于零件标记表面的磁通密度（B）大于操作点（Bop）时，输出打开（拉低）。输出保持锁存，直到磁通密度反转并变得低于释放点（Brp）。

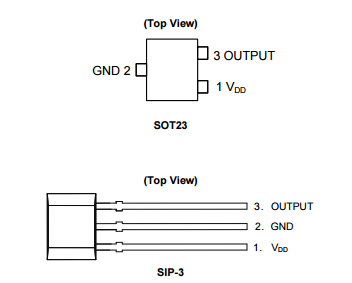

AH3781采用行业标准SOT23和SIP-3封装。

型号 AH3781-P-A   AH3781-P-B  AH3781-SA-7 数量3,000 /卷带式

应用

无刷直流电动机换向

凤凰快3每分钟转数（RPM）测量

流量计

角度和线性编码器和位置传感器

凤凰快3消费类家用电器，办公设备和工业应用中的非接触式换向，速度测量和角度位置感应/分度

特征

双极闩锁操作（南极：打开，北极：关闭）

凤凰快33.0V至28V工作电压范围

高灵敏度：Bop和Brp典型值为+ 25G和-25G

具有电流限制的单漏极开路输出

斩波稳定设计提供

出色的温度稳定性

最小开关点漂移

增强抗压力能力

良好的抗射频干扰能力

电源上的反向阻塞二极管和齐纳钳位

凤凰快3-40°C至125°C的工作温度

ESD（HBM）＞ 6kV

行业标准SOT23和SIP-3封装

凤凰快3完全无铅且完全符合RoHS

不含卤素和锑。 “绿色”设备
