infineon英飞凌TLI4970-D050T4

无芯磁电流传感器，用于交流和直流测量

TLI4970-D050T4是一款高精度无芯磁电流传感器。 因此，输出信号是高度线性的，没有迟滞。 但是，差分测量原理可以有效抑制杂散场。 由于集成了初级导体（电流轨），因此无需进行外部校准。 此外，如果电流超过预设阈值，则单独的接口引脚（OCD）提供快速输出信号。 小型无铅封装（类似QFN）允许标准SMD组装。

特征

•交流和直流测量范围高达±25 A

•在整个温度范围内和最大使用寿命上均具有高度精确性。 最大值1.0％（0 h） 指示值的2.0％（寿命期内）

•低失调误差（室温下最大25 mA）

•高杂散磁场抑制

凤凰快3•具有可配置阈值的快速过电流检测

凤凰快3•电流隔离最大2.5 kV。 额定隔离电压（根据UL 1577）

•16位数字SPI输出（13位当前值）

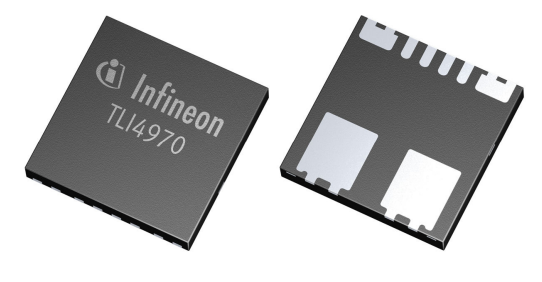

凤凰快3•小型7毫米x 7毫米SMD封装

一般信息

凤凰快3TLI4970-D050T4是一款高精度数字电流传感器。满量程测量范围为±50A。该传感器基于英飞凌成熟可靠的霍尔技术。测量原理允许一次导体和二次界面之间的电流隔离（功能隔离）。没有磁通量集中器的无芯概念可以实现极大的小型化。与现有解决方案相比，它没有滞后效应，并且具有增强的线性度和过流能力。差分测量原理实现了对杂散磁场的最佳抑制。传感器已完全校准；组装PCB之后，无需任何其他校准。因此，显着降低了总体实施工作量和成本。这是一个即插即用的解决方案，易于在工业和消费类应用中使用。 TLI4970-D050T4的精度可与闭环电流测量系统相媲美，甚至优于具有磁芯的开环系统。但是，与开环和闭环系统相比，TLI4970-D050T4的占地面积小得多，功耗更低。英飞凌获得专利的应力补偿电路可为输出信号提供出色的长期稳定性。专有的动态偏移消除技术可确保特别低的零点误差。因此，TLI4970-D050T4提供了卓越的性能。 TLI4970-D050T4基于数字概念。因此，信号处理，补偿和校准已经集成。无需进一步的外部测量来补偿。传感器采用7 mm x 7 mm小型SMD封装提供。

目标应用

凤凰快3TLI4970-D050T4适用于交流和直流电流测量应用：

•电流监控

•充电器

•光伏和通用逆变器

•电源（SMPS）

•电动

•等。由于已实施了电磁干扰抑制功能，因此在暴露于外部磁场时非常坚固。 它还适用于具有可配置阈值水平的快速过电流检测。 这样，控制单元就可以独立于主测量路径而关闭并保护受影响的系统免受损坏。
