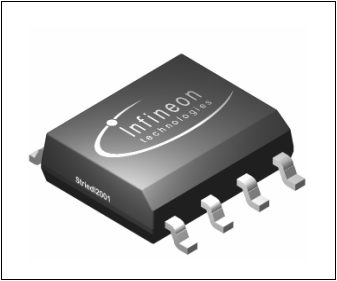

TLE5011

GMR角度传感器

TLE5011是一个360°角度传感器，可通过使用单片集成的巨型磁阻（iGMR）元件测量正弦和余弦角分量来检测磁场的方向。 数据通信通过与SPI兼容的双向同步串行通信（SSC）接口完成。 正弦和余弦值可以数字方式读取。 可以对这些信号进行数字处理，以计算磁场（磁铁）的角度方向。 可以通过使用坐标旋转数字计算机（CORDIC）算法来完成此计算。 出于冗余或任何其他原因，可以将一个以上的TLE5011连接到微控制器的一个SSC接口。 如果使用多个TLE5011设备，则通过广播命令执行连接的TLE5011的同步。 每个连接的TLE5011均可通过专用的片选CS引脚进行寻址

特征

凤凰快3•基于巨磁阻（GMR）的原理

•集成磁场感应，用于角度测量

凤凰快3•设计用于3.3 V和5 V系统

•完整的0-360°角度测量

凤凰快3•高精度单位SD-ADC

•接口上正弦/余弦值的16位表示

凤凰快3•宽磁工作范围：30mT至50mT

凤凰快3•双向SSC接口，最高2 Mbit / s

•3针SSC接口，SPI与开漏兼容

•ADC和滤波器通过SSC与外部命令同步

凤凰快3•用于模拟角度值的测试电阻器

•核心电源电压2.5 V

•0.25 µm CMOS技术

凤凰快3•汽车级：-40°C至+ 150°C（结温）

•符合JEDEC标准的防闩锁

凤凰快3•ESD> 4 kV（HBM）

•绿色封装，无铅（无铅）镀层

凤凰快3TLE5011 GMR角度传感器设计用于汽车应用中的角度位置感应，例如：

•转向角

凤凰快3•无刷直流电动机换向（例如，电动助力转向（EPS））

•旋转开关

•通用角度感应

GMR角度传感器以垂直集成方式实现。 这意味着GMR活动区域被集成在TLE5011器件的逻辑部分上方。 GMR元件根据磁场方向改变其电阻。 四个单独的GMR元件连接到一个惠斯通电桥。 这些GMR元件可感测所施加磁场的两个分量之一：

凤凰快3•X分量，VX（余弦）

凤凰快3•Y分量，VY（正弦）

全桥结构的优点是GMR信号的振幅增加了一倍。
