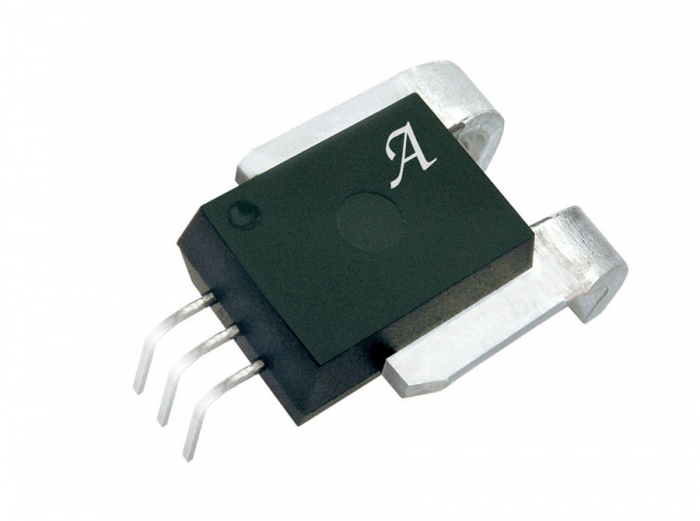

美国ALLEGRO型号ACS770xCB：耐热增强型，完全集成，基于霍尔效应的高精度线性电流传感器IC，内置100μ电流导体
凤凰快3Allegro™ACS770系列电流传感器IC为交流或直流电流检测提供经济，精确的解决方案。典型应用包括电机控制，负载检测和管理，电源和DC-DC转换器控制，逆变器控制和过流故障检测。
该器件由精密，低偏移线性霍尔电路组成，铜导电路径位于芯片附近。流过该铜导电路径的施加电流产生磁场，该磁场由低磁滞磁芯集中，然后由霍尔IC转换成比例电压。通过磁信号与霍尔传感器的紧密接近，优化了设备精度。低偏移，斩波稳定的BiCMOS霍尔IC提供精确的比例输出电压，可在工厂进行精确编程。专有的数字温度补偿技术极大地提高了IC精度和温度稳定性，而不会影响模拟输出的高带宽操作。
Allegro专有的集成屏蔽技术可提供对电流导体dV / dt和杂散电场的高度抗扰性，可在高压侧，高压应用中实现低输出电压纹波和低失调漂移。
凤凰快3当增加的电流流过主铜导电路径（从端子4到端子5）时，器件的输出具有正斜率（对于双向器件> V CC / 2），这是用于电流采样的路径。该导电路径的内阻典型值为100μΩ，功耗低。
铜导体的厚度允许器件在高过电流条件下存活。导电路径的端子与信号引线（引脚1至3）电隔离。这使得ACS770系列传感器IC可用于需要电气隔离的应用，无需使用光隔离器或其他昂贵的隔离技术。
该设备在出厂前已经过完全校准。ACS770系列不含铅（Pb）。所有引线均镀有100％雾锡，封装内无铅。重型引线框架由无氧铜制成。
主要特点
通过新的分段线性数字温度补偿偏移和灵敏度实现业界领先的总输出精度
通过专有放大器和滤波器设计技术实现业界领先的噪声性能
120 kHz典型带宽
响应步进输入电流，4.1μs输出上升时间
集成屏蔽可大大降低由于高dV / dt信号导致的电流导体与芯片之间的电容耦合，并可防止高端，高压应用中的偏移漂移
通过在整个工作温度范围内进行数字编程和补偿增益和偏移，大大改善了总输出误差
封装尺寸小，安装方便
凤凰快3单片霍尔IC，可靠性高
凤凰快3超低功耗：100μΩ内部导体电阻
凤凰快3电流隔离允许在高压系统中用于经济的高侧电流检测
凤凰快34.5至5.5 V，单电源供电
凤凰快3输出电压与AC或DC电流成比例
工厂修剪精度
极其稳定的输出失调电压
V CC的欠压锁定低于规格
AEC-Q100汽车合格
UL认证，文件号E316429
零件号
ASEK770ECB-200B-T ASEK770ECB-200U-T ASEK770KCB-150B-T
ASEK770KCB-150U-T ASEK770LCB-050B-T ASEK770LCB-050U-T
ASEK770LCB-100B-T ASEK770LCB-100U-T ACS770ECB-200B-PFF-T
ACS770ECB-200B-PSF-T ACS770ECB-200U-PFF-T ACS770ECB-200U-PSF-T
ACS770ECB-400B-PFF-T ACS770ECB-400U-PFF-T凤凰快3 ACS770ECBTV-250B-PFF-T
ACS770ECBTV-250U-PFF-T ACS770KCB-150B-PFF-T ACS770KCB-150B-PSF-T
ACS770KCB-150B-PSS-T ACS770KCB-150U-PFF-T ACS770KCB-150U-PSF-T
ACS770KCB-167B-PFF-T凤凰快3 ACS770KCBTV-050B-PFF-T ACS770KCBTV-150U-PSF-T
ACS770KCBTV-167B-PFF-T ACS770LCB-050B-PFF-T ACS770LCB-050U-PFF-T
ACS770LCB-100B-PFF-T ACS770LCB-100B-PSF-T ACS770LCB-100B-PSS-T
ACS770LCB-100U-PFF-T ACS770LCB-100U-PSF-T 凤凰快3 ACS770LCBTV-100B-PSS-T
