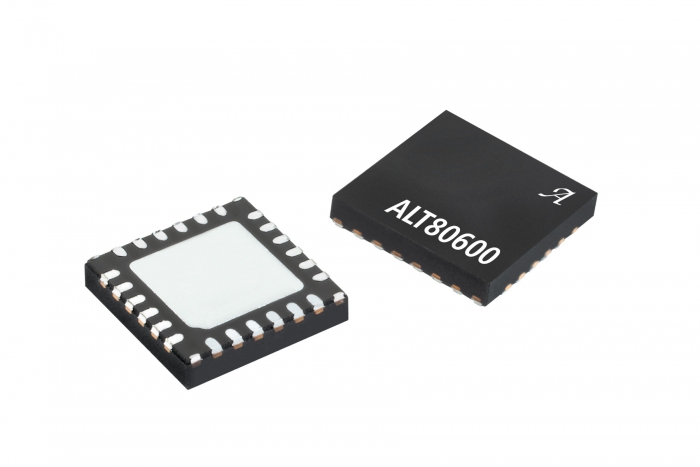

美国ALLEGRO型号ALT80600：具有预强制升压的LED驱动器，具有超高调光比和低输出纹波
ALT80600是一款用于小尺寸LCD背光的多输出LED驱动器。它集成了电流模式升压转换器，内置电源开关和四个电流吸收器。升压转换器可以驱动多达44个白光LED，每串11个LED，120 mA（V F = 3.3 V最大值）。LED吸收器可以并联在一起，以实现高达480 mA的更高电流。
ALT80600采用4.5至40 V的单电源供电; 一旦启动，它可以继续低至3.9 V的运行。这使得该部件能够承受汽车系统中遇到的停止/启动，冷启动和负载突降情况。
凤凰快3ALT80600可通过外部PWM信号控制LED亮度。通过使用获得专利的“Pre-emptive Boost”控制，使用200 Hz的PWM调光可以实现15,000：1的LED亮度对比度。当使用PWM和模拟调光的组合时，可以实现150,000：1的更高比率。
开关频率可以高于或低于AM波段。可编程抖动功能进一步降低了EMI。同步引脚允许开关频率在200 kHz和2.3 MHz之间同步。“时钟输出”引脚允许其他转换器与ALT80600的开关频率同步。
凤凰快3ALT80600提供输出短路，过压，开路或短路二极管，LED引脚开路或短路以及过热保护。逐周期电流限制可保护内部升压开关免受高电流过载的影响。在输出接地短路故障时，可选择使用外部P-MOSFET断开输入电源。
主要特点
汽车AEC-Q100合格
凤凰快3宽输入电压范围为4.5至40 V，用于启动/停止，冷启动和负载突降要求
凤凰快3完全集成的LED电流吸收器和带内部功率MOSFET的升压转换器
以Boost或SEPIC模式运行，以实现灵活输出
在4个并联串中驱动多达11个串联的白色LED，每串最高120 mA（VF = 3.3 V最大值）。
凤凰快3可编程升压开关频率或从200 kHz至2.3 MHz外部同步
凤凰快3内部开关频率的时钟输出功能
凤凰快3可调节的升压频率抖动可降低EMI
凤凰快3高级控制允许最小PWM导通时间低至0.3μs，并避免MLCC声音噪声
凤凰快3LED对比度：单独使用PWM调光时在200 Hz时为15,000：1，在组合PWM和模拟调光时为150,000：1
即使在最低PWM占空比时也具有出色的输入电压瞬态响应
用于可选PMOS输入断开开关的栅极驱动器
广泛的保护：
升压开关，电感或输出电容短路
FSET或ISET电阻短路
LED引脚和LED灯串开路或短路
开路升压肖特基二极管
过温
零件号 APEK80600KES-01-MH ALT80600KESJSR
