凤凰快3美国ALLEGRO型号ACS711：具有过流故障输出的霍尔效应线性电流传感器，用于<100 V隔离应用
Allegro ACS711为<100 V音频，通信系统和白色家电中的交流或直流电流感应提供经济而精确的解决方案。设备包允许客户轻松实施。典型应用包括电路保护，电流监控以及电机和逆变器控制。
凤凰快3该器件由线性霍尔传感器电路组成，铜导电路径位于芯片表面附近。流过该铜导电路径的施加电流产生磁场，该磁场由集成霍尔IC感测并转换成比例电压。通过磁信号与霍尔传感器的紧密接近，优化了设备精度。
器件的输出具有与从IP +到IP-（引脚1和2，引脚3和4）的电流成正比的正斜率。该封装的内部电阻对于EX封装为0.6mΩ，对于LC封装为1.2mΩ，提供非侵入式测量接口，可在需要高能效的应用中节省功耗。
凤凰快3ACS711针对低端电流检测应用进行了优化，但导电路径的端子与传感器IC引线电气隔离，为低交流或直流工作电压应用提供足够的内部爬电距离和间隙尺寸。铜导体的厚度允许器件在高达5倍的过电流条件下存活。
ACS711采用小型表面贴装封装：SOIC8和QFN12。引线框采用100％雾锡电镀，与标准无铅（Pb）印刷电路板组装工艺兼容。在内部，该器件是无铅的，除了倒装芯片高温Pb基焊球，目前免除RoHS。该设备在出厂前已经过完全校准。典型应用包括电路保护，电流监控以及电机和逆变器控制。
主要特点
无需外部检测电阻; 单包解决方案
降低功率损耗：
EX封装上的0.6mΩ内部导体电阻
LC封装上1.2mΩ内部导体电阻
经济的低侧和高侧电流检测
输出电压与AC或DC电流成比例
凤凰快3LC封装上的±12.5 A和±25 A满量程感应范围
EX封装上的±15.5 A和±31 A满量程感应范围
凤凰快3过流故障跳闸并锁存在满量程电流的100％
低噪声模拟信号路径
100 kHz带宽

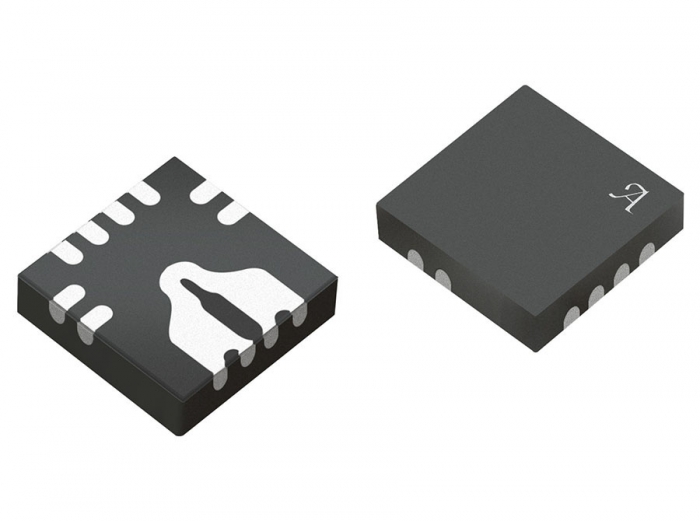

小尺寸，薄型SOIC8和QFN封装
凤凰快33.0至5.5 V，单电源供电
集成静电屏蔽，确保输出稳定
工厂修剪精度
极其稳定的输出失调电压
零磁滞
电源电压的比例输出
型号
ASEK711KEX-15AB-J ASEK711KEX-15AB-T ASEK711KEX-31AB-J
ASEK711KEX-31AB-T ACS711EEXLT-15AB-T ACS711EEXLT-31AB-T
ACS711EEXLT-8AB-T ACS711ELCTR-12AB-T ACS711ELCTR-25AB-T
ACS711KEXLT-15AB-T ACS711KEXLT-30AU-T ACS711KEXLT-31AB-T
凤凰快3ACS711KLCLU-25AU-T ACS711KLCTR-12AB-T ACS711KLCTR-25AB-T
凤凰快3ACS711KLCTR-25AU-T ACS711KLCTR-30AB-T ACS711KLCTR-48AU-T
凤凰快3ASEK711KLC-12AB-T ASEK711KLC-25AB-T
