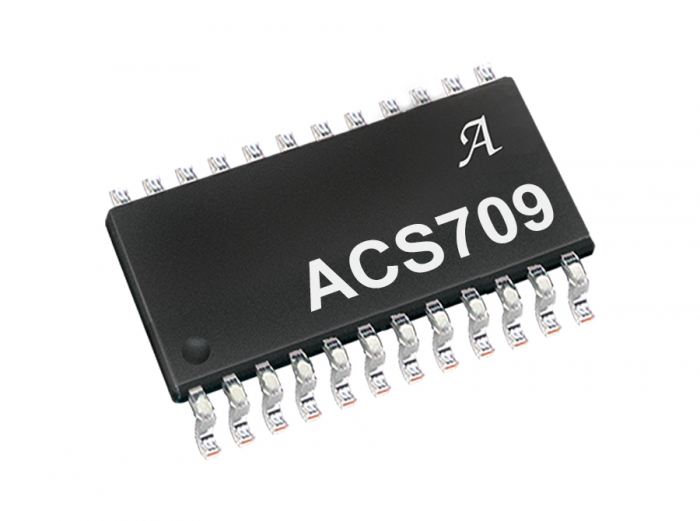

美国ALLEGRO型号ACS709：采用耐热增强型封装的高带宽，快速故障响应电流传感器IC
凤凰快3Allegro ACS709电流传感器IC为工业，汽车，商业和通信系统中的电流检测应用提供经济，精确的方法。该器件采用小尺寸表面贴装封装，可在客户应用中轻松实现。
凤凰快3ACS709由精密线性霍尔传感器集成电路组成，铜导电路径位于硅芯片表面附近。施加的电流流过铜传导路径，来自霍尔传感器IC的模拟输出电压线性跟踪由施加的电流产生的磁场。采用这种专利封装配置，ACS709的精度最大化，因为霍尔元件非常靠近待测电流。
Allegro专有的集成屏蔽技术提供对电流导体dV / dt和杂散电场的高度抗扰性，可确保高端应用中的低输出纹波和低失调漂移。
过流输入（VOC引脚）上的电压允许客户为器件定义过流故障阈值。当流过铜导电通路（IP +和IP-引脚之间）的电流超过此阈值时，漏极开路过流故障引脚将转换为逻辑低电平状态。ACS709内部的线性霍尔传感器IC的工厂编程可在模拟和数字输出信号中实现出色的精度。
凤凰快3用于电流检测的铜路的内阻通常为1.1mΩ，以实现低功耗。而且，电流传导路径与低压设备输入和输出电隔离。这使得ACS709系列传感器IC可用于需要电气隔离的应用，无需使用光隔离器或其他昂贵的隔离技术
主要特点
通过专有放大器和滤波器设计技术，具有120 kHz带宽的业界领先的噪声性能
由于高dV / dt，集成屏蔽极大地减少了从电流导体到芯片的电容耦合，并防止了高端应用中的偏移漂移
凤凰快3小尺寸表面贴装QSOP24封装
主电流路径和传感器IC电子之间的2100 V RMS隔离电压
凤凰快31.1mΩ初级导体电阻，用于低功耗
用户可设置的过流故障级别
过流故障信号通常在<2μs内响应过流情况
滤波器引脚电容设置模拟信号带宽
±2％典型输出误差
凤凰快33至5.5 V，单电源供电
凤凰快3工厂调整的灵敏度，静态输出电压和相关的温度系数
稳定斩波器可产生极其稳定的静态输出电压
电源电压的比例输出
零件号 ACS709LLFBU-10BB-T ACS709LLFTR-10BB-T ACS709LLFTR-20BB-T ACS709LLFTR-30BU-T ACS709LLFTR-35BB-T ACS709LLFTR-45AB-T ACS709LLFTR-6BB-T ASEK709LLF-20BB-T ASEK709LLF-35BB-T
