凤凰快3美国ALLEGRO型号ACS71020：单相隔离式电源监控IC，具有电压过零和过流检测功能

ACS71020电源监控IC大大简化了对任何AC / DC供电设备的电源监控。通过利用Allegro基于霍尔效应的电隔离集成电流传感器技术，可以实现增强隔离。传感器可以采用与MCU相同的电源供电，无需多个电源和数字隔离IC。

通过检测集成导体的磁场来完成隔离电流测量，无需外部检测电阻，电流互感器或Rogowski线圈。该测量使用两个霍尔板来传递感测场，从而消除由于杂散磁场引起的误差。带宽，平均时间和故障级别等多个参数是用户可编程的。

该传感器具有所有关键功率测量功能，可通过I 2 C或SPI 读取，以及用于电压过零的专用引脚（适用于调光应用）和快速过流故障（用于短路检测）。由于传感器是隔离的，因此MCU可以轻松访问这些引脚，而无需对每个信号进行额外隔离。这两个引脚也可以配置为标记VRMS欠/过压。

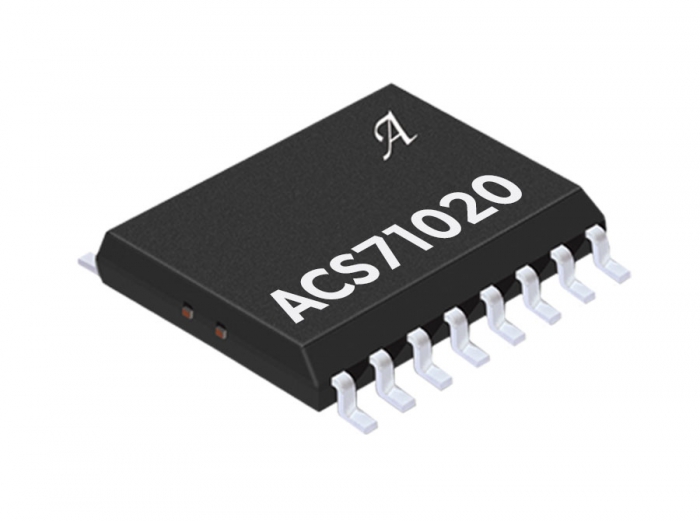

ACS71020采用小型薄型表面贴装SOIC16宽体封装。ACS71020不含铅（Pb），在出厂前已经过完全校准。应用中的进一步客户校准可以提高准确性

主要特点

• AC / DC应用的精确功率监控

• 单个封装中增强的隔离度高达517 VRMS，无需双隔离电源

• 有功，无功和视在功率测量以及功率因数

• 凤凰快3RMS和瞬时电压和电流测量

• 凤凰快30.85mΩ初级导体电阻，具有低功耗和高浪涌电流承受能力

• 专用电压过零引脚

• 过流故障输出引脚

• 基于霍尔效应的电流测量，具有共模杂散场抑制

• 用户可编程VRMS欠/过压引脚

• 1 kHz带宽

• 电流检测范围为0至90 A.

• I 2 C或SPI通信

• 用户可通过EEPROM寄存器编程

• 16位电压和电流ADC

• 零件号

  ACS71020KMABTR-015B5-SPI               ACS71020KMABTR-030B3-I2C

  ACS71020KMABTR-030B3-SPI               ACS71020KMABTR-090B3-I2C

  ASEK71020KMAB-015B5-SPI                ASEK71020KMAB-030B3-I2C

  ASEK71020KMAB-030B3-SPI               ASEK71020KMAB-090B3-I2C
