ON数字晶体管

凤凰快3描述数字晶体管的共同规范。 它还将展示如何使用这些规范成功设计数字晶体管。 DTC114E / Ddatasheet中的参数将用于帮助解释。 本数据表描述了一种数字晶体管，其输入电阻R1等于10 k，基极 - 发射极电阻R2等于10 k。 图1给出了数字晶体管的标记示意图。 这些标签将在本应用笔记中使用。

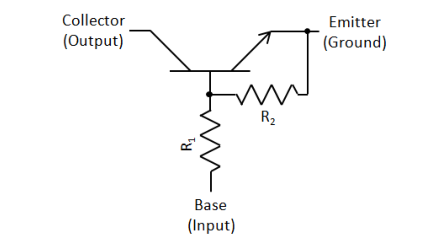

图1.标记的原理图

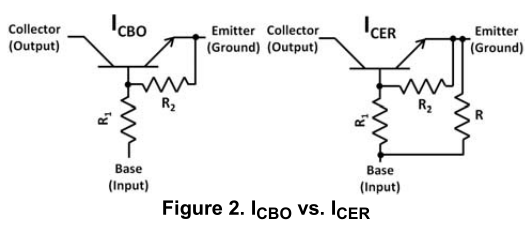

对于数字晶体管，重要的是要认识到晶体管和电阻网络被认为是一个单元。 其示例是I CBO参数。 看看这个参数，人们会认为这是不可能的。 当R 2连接晶体管的发射极和基极时，发射极怎么能打开？ 不应该是CER吗？ 答案是肯定R 2连接晶体管的发射极和基极，但这种连接内置于器件中。 什么被认为是数字晶体管的发射极和基极是开放的。 在数字晶体管的情况下，I CER意味着在数字晶体管的发射极和基极之间存在另外的电阻器。 图2显示了在参考数字晶体管时I CBO和I CER之间的差异。
