infineon英飞凌TLE4946K

凤凰快3高精度双极霍尔效应锁存器

功能

凤凰快3•2.7 V至24 V电源电压操作

凤凰快3•使用非稳压电源进行操作

凤凰快3•磁性开关点的高灵敏度和高稳定性

•通过主动误差补偿对机械应力具有很高的抵抗力

•电池反接保护（– 18 V）

•出色的温度稳定性

•最高温度可达195°C，无损坏

凤凰快3•低抖动（典型值为1 µs）

凤凰快3•高ESD性能（±6 kV HBM）

•数字输出信号

•SMD封装SC59（兼容SOT23）1.2功能描述

TLE4946K是专为高精度应用而设计的集成电路霍尔效应传感器。

凤凰快3通过有源补偿电路和片上斩波器技术，可以实现精确的磁性开关点和高温稳定性。

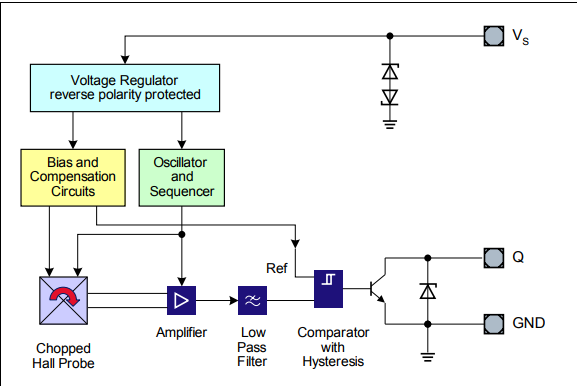

电路说明

凤凰快3切碎的霍尔IC开关包括霍尔探头，偏置发生器，补偿电路，振荡器和输出晶体管。

凤凰快3偏置发生器为霍尔探头和有源电路提供电流。 补偿电路可稳定温度行为并减少技术变化。 有源误差补偿可消除信号级的偏移以及由模制和焊接过程以及封装中的其他热应力对霍尔探头产生的机械应力的影响。 该斩波器技术与阈值发生器和比较器一起确保了高精度的磁性开关点。
