ALLEGRO型号A19530霍尔元件是一款经过优化的霍尔效应集成电路（IC），适用于具有诊断要求的各种速度和方向传感需求。它提供集成的EMC保护组件，开路/短路检测和高级信号处理。

A19530是一款用户友好型解决方案，适用于方向检测和真正的零速数字磁轮或齿轮齿传感。小型封装可以轻松组装，并与各种磁轮配合使用，或者通过磁铁反向偏置，用于齿轮齿传感应用。

IC采用专利算法满足汽车变速器应用的特殊操作要求。通过可变脉宽输出协议传输目标的速度和方向。 A19530高抗振动选项可防止在角度振动下发生方向脉冲，而不会牺牲最大气隙能力。无振动抗扰度选项允许在振动下连续发射脉冲。先进的振动检测算法将对传感器IC进行系统的标定，以真实目标的旋转初始齿代替振动，并能在运行模式下提供准确的信号。

A19530还支持更多经典输出选项，例如仅限速度协议，表示目标配置文件或快速方向更改识别，并降低了抗振性。

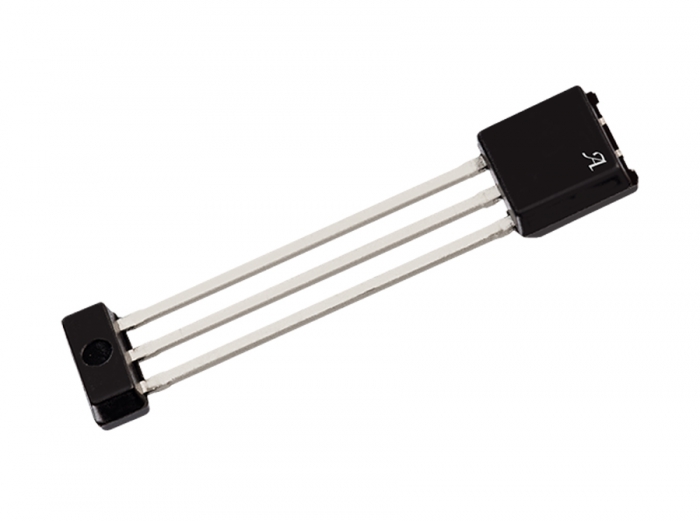

该器件采用无铅（Pb）3引脚SIP封装，带镀锡引线框架。

A19530根据ISO 26262:2011制定。作为硬件安全组件，它与ASIL B能力（待评估）分离，并根据适用的安全手册和数据表集成和使用时，用于汽车安全相关系统。

主要特点

集成诊断和认证安全设计流程

三线输出脉冲宽度协议，支持速度，方向和安全状态

凤凰快3支持振动检测和突然气隙变化的高级算法

环形磁铁和铁质目标传感

气隙独立开关点

真正的零速运行

集成EMC电容器采用单个超模压微型封装

具有扫描路径和IDDQ测量的鲁棒测试覆盖
