美国ALLEGRO型号ATS616LSGTN-T齿轮霍尔效应传感器IC元件

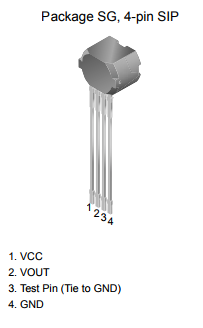

美国ALLEGRO型号ATS616霍尔效应齿轮齿传感器是一种峰值检测设备，使用自动增益控制和集成电容器，可在低运行速度下提供极其精确的齿轮边缘检测。每个传感器模块都由一个高温塑料外壳组成，该外壳将钐钴磁铁，极片和差分开路集电极霍尔IC固定在一起，该集成电路针对磁路进行了优化。这种小型包装可以轻松组装，并与各种齿轮形状和尺寸配合使用。用于该传感器模块的齿轮传感技术是基于霍尔效应的。传感器采用双元件霍尔IC，响应铁靶产生的差动磁信号。复杂的处理电路由一个a/d转换器组成，该转换器可以自校准（标准化）器件的内部增益，以最小化气隙变化的影响。专利峰值检测滤波电路消除了磁铁和系统偏移，并区分了相对快速的变化，如倾斜、齿轮摆动和偏心引起的变化。这种易于集成的解决方案可提供第一齿检测，并可在极低转速下稳定运行。ATS616可以用作ATS612LSB的替代品，而无需ATS612LSB所需的外部峰值保持电容。 ATS616非常适合用于使用齿轮齿配置收集速度，位置和定时信息的系统。该装置特别适用于需要非常精确的占空比控制或精确边缘检测的应用，如汽车凸轮轴传感。 ATS616采用4引脚SIP封装，无铅（无铅），引脚框采用100％雾锡电镀。

ATS616特点

凤凰快3自校准，可实现严格的定时精度

•第一齿检测

•免受气隙变化和系统偏移的影响

凤凰快3•消除签名牙齿偏移的影响

•集成电容提供模拟峰值和谷值信息

凤凰快3•温度变化时的定时精度漂移极低

•大气隙能力

•小巧，集成的包装

•优化的磁路

•欠压锁定（UVLO）

•宽工作电压范围

ATS616型号

ATS616LSGTN-T
