美国ALLEGRO型号A1339霍尔角度传感器ic

美国ALLEGRO型号A1339是一款360°角度传感器IC，可基于磁性圆形垂直霍尔（CVH）技术提供无接触，低延迟，高分辨率的角位置信息。它具有系统片上（SoC）架构，包括：CVH前端，数字信号处理和电机换向（UVW）或编码器输出（A，B，I）。它还包括片上EEPROM技术，能够支持多达100个读/写周期，以便对校准参数进行灵活的终端编程。 A1339非常适用于需要0°至360°角度测量的汽车应用，例如电子助力转向（EPS），旋转式PRNDL和油门系统。

凤凰快3A1339支持客户集成到安全关键应用程序中。

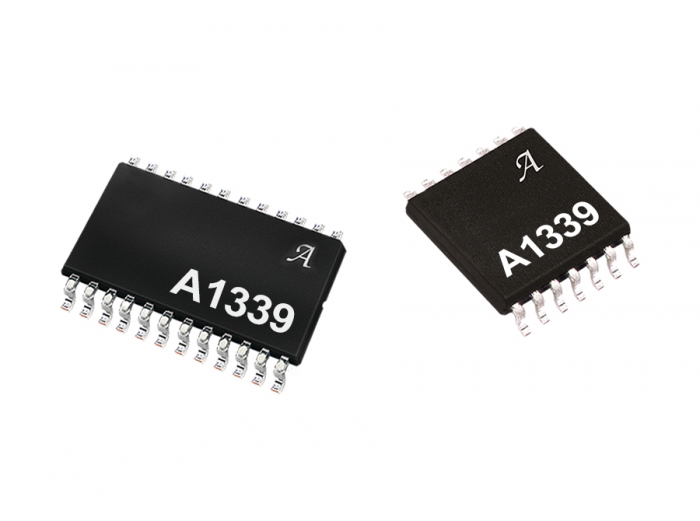

A1339采用双管芯24引脚eTSSOP封装和单管芯14引脚TSSOP封装。封装采用无铅（Pb）封装，采用100％雾锡电镀引脚框架。

A1339是根据ISO 26262：2011开发的，作为硬件安全元素脱离背景。单个模具的设计符合ASIL B能力，双模具设计符合ASIL D能力，用于汽车安全相关系统，当按照适用的安全手册和数据表中规定的方式进行集成和使用时。

A1339主要特点

非接触式0°至360°角度传感器IC，用于角度位置，转速和方向测量

凤凰快3能够感应磁铁转速，目标是在900 G场下达到12b有效分辨率

圆形垂直霍尔（CVH）技术提供单通道传感器系统，支持各种气隙的操作

根据ISO 26262：2011开发的硬件产品开发要求，用于安全关键应用（待评估）

高诊断覆盖率

片上诊断包括逻辑内置自测（LBIST），信号路径诊断和看门狗，以支持安全关键应用

SPI上的4位CRC

片上EEPROM，用于存储工厂和客户校准参数

单比特纠错，通过使用纠错控制（ECC）进行双比特错误检测

凤凰快3支持汽车和工业应用所需的恶劣工作条件，包括直接连接到12 V电池

凤凰快3工作温度范围为-40°C至150°C

工作电源电压范围为4.0至16.5 V.

可支持ISO 7637-2 Pulse 5b，最高可达39 V.

即使车辆关闭，低功率模式和转向计数器也可以跟踪电机位置

支持多种输出格式，便于系统集成

ABI / UVW输出为初始位置提供高分辨率，低延迟和PWM

凤凰快310 MHz SPI，用于低延迟角度和诊断信息;使多个独立的IC能够连接到同一总线

凤凰快3ABI和UVW的输出分辨率是可选择的

支持多种编程/配置格式

系统可以通过SPI完全控制和编程，包括EEPROM写操作

凤凰快3对于可用引脚有限的系统，可以通过VCC和PWM引脚执行写入和读取。这允许在生产线中为仅连接ABI / UVW和PWM引脚的器件配置EEPROM。

凤凰快3堆叠双管芯结构，可改善需要冗余传感器的系统的芯片到芯片匹配

凤凰快3相对于“并排”双模具方向，针对给定磁体直径减少磁体未对准对芯片与芯片匹配的影响

A1339型号

A1339LLETR-5-T-ND

A1339LLETR-T-ND

A1339LLPTR-DD-T-ND
