美国ALLEGRO型号A1338：具有SPI和SENT或PWM输出的精密霍尔效应角度传感器IC

凤凰快3A1338是一款0°至360°角度传感器IC，可提供基于磁性圆形垂直霍尔（CVH）技术的非接触式高分辨率角位置信息。它具有片上系统（SoC）架构，包括：CVH前端，数字信号处理，数字SPI和SENT或PWM输出。它还包括片上EEPROM技术，能够支持多达100个读/写周期，用于灵活的校准和配置参数的线端编程。 A1338非常适用于需要0°至360°角度测量的汽车应用，例如电子助力转向（EPS），安全带电机位置系统，旋转PRNDL和油门系统。

凤凰快3A1338的设计考虑了安全关键应用要求。它包括用户控制的片内逻辑内置自测（LBIST）和全信号路径诊断，使客户能够确定IC是否以正确的方式运行。

A1338支持较低速率应用的低RPM模式和高速应用的高RPM模式。高RPM模式适用于需要更高刷新率的应用程序，以最大限度地减少因延迟而导致的错低转速模式适用于需要在较低角速度下运行的较高分辨率的应用。

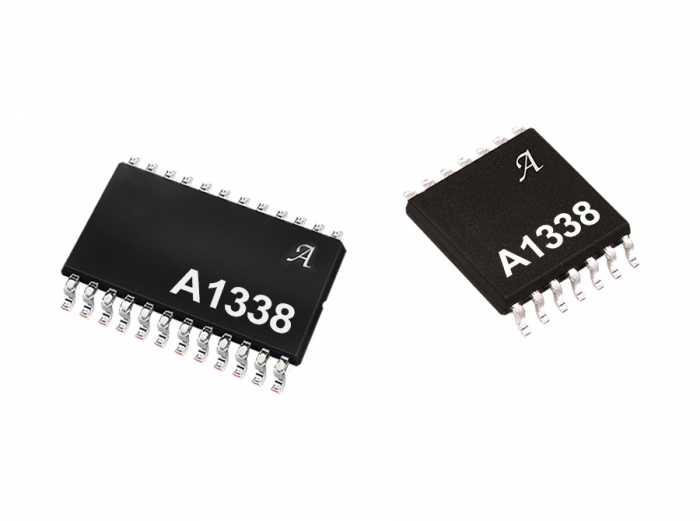

A1338采用单芯片14引脚TSSOP和双芯片24引脚TSSOP封装。两种封装均为无铅（Pb），采用100％雾锡电镀引脚框架。

A1338主要特点

非接触式0°至360°角度传感器IC，用于角度位置和旋转方向测量

圆形垂直霍尔（CVH）技术提供单通道传感器系统，具有气隙独立性

凤凰快3在低RPM模式下可实现12位分辨率，在高RPM模式下可实现10位分辨率

凤凰快3角度刷新率（输出速率）可通过EEPROM编程配置在25和3200μs之间

能够感应磁转速高达7600 rpm，转速高达30,000 rpm，精度降低

SPI（模式3）和SENT（单边半字节传输）或PWM（脉冲宽度调制）*

凤凰快3SPI接口提供强大的通信协议，可实现快速角度读数*

凤凰快3SENT输出支持四种模式：SAEJ2716（JAN2010）和Allegro专有的触发SENT（TSENT），顺序SENT（SSENT）和可寻址SENT（ASENT）选项*

可通过VCC线上的曼彻斯特编码进行编程，减少外部布线*

SPI和SENT接口允许使用多个独立传感器，用于需要冗余的应用*

凤凰快3高级诊断功能，支持安全关键应用，包括：

凤凰快3片上，用户控制逻辑内置自测（LBIST）和信号路径诊断

凤凰快3SPI消息上的4位CRC

凤凰快3用户可编程缺失磁铁错误标志，用于通知低磁场水平的控制器

诊断通过SPI或SENT接口启动，可直接测试IC在安全关键应用中的正常运行

具有纠错控制（ECC）配置的EEPROM，传感器校准，包括可编程角度参考（0°）位置和旋转方向（CW或CCW）等行尾调整

提供单芯片和双芯片配置

双芯片器件包含两个独立的芯片，封装在一个封装内

凤凰快3绝对最大VCC为26.5 V，可提高稳定性并直接连接到汽车电池

A1338型号

A1338LLETR-DD-T      A1338LLETR-P-DD-T

A1338LLETR-T             A1338LLETR-P-T
