美国ALLEGRO型号A1391，A1392，A1393和A1395：具有三态输出和用户可选睡眠模式的Micro Power 3 V线性霍尔效应传感器IC

凤凰快3A139x系列线性霍尔效应传感器集成电路（IC）提供的电压输出与施加的磁场成正比。在放大之前，典型霍尔效应IC的灵敏度（以mV / G为单位）与流经IC内霍尔效应传感器元件的电流成正比。在许多应用中，使用霍尔效应传感器IC很难获得足够的灵敏度水平，而不会消耗超过3 mA的电流。通过添加用户可选择的睡眠模式，A139x将电流消耗降至25μA以下。这使得这些设备非常适合电池供电的应用，例如：手机，数码相机和便携式工具。最终用户可以通过向逻辑电平信号施加逻辑电平信号来控制A139x的电流消耗睡眠针。在睡眠模式期间，器件的输出无效（高阻模式）。高阻抗输出功能允许将多个A139x霍尔效应器件连接到单个A / D转换器输入。

这些器件的静态输出电压是施加到器件VREF引脚的比例电源参考电压的50％标称值。器件的输出电压相对于SUPPLY引脚不是比例式的。

凤凰快3尽管A139x的电路功耗很低，但生产高精度线性霍尔效应IC所需的功能并未受到影响。每个BiCMOS单片电路都集成了霍尔元件，改进的温度补偿电路，以降低霍尔元件的固有灵敏度漂移，小信号高增益放大器和专有的动态偏移消除电路。生产线末端，后期封装，工厂编程允许精确控制器件灵敏度和偏移。

A1391,A1392,A1393,A1395主要特点

• 睡眠模式下的高阻抗输出

• 兼容2.5至3.5 V电源

• 在活动模式下功耗为10 mW

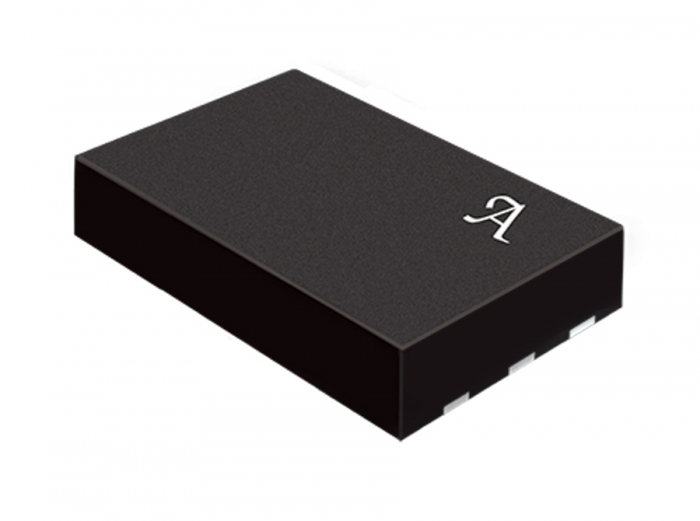

• 微型MLP包

• 比例输出与比例电源参考电压（VREF引脚）成比例

• 温度稳定的静态输出电压和灵敏度

• 宽环境温度范围：-20°C至85°C

• ESD保护大于3 kV

• 固态可靠性

• 凤凰快3最终测试时的预设灵敏度和偏移

• A1391SEHLT-T    A1392SEHLT-T    A1393SEHLT-T    A1395SEHLT-T
