美国ALLEGRO型号A1343：具有EEPROM，输出协议SENT和PWM以及高级输出线性化的高精度，高可编程线性霍尔效应传感器IC

凤凰快3A1343器件是一款高精度，可编程霍尔效应线性传感器集成电路（IC），具有可配置的脉宽调制（PWM）或单边半字节传输（SENT）输出，适用于汽车和非汽车应用。A1343的信号路径通过外部编程提供灵活性，允许从输入磁信号生成精确的定制输出电压。A1343提供12位输出分辨率，支持最大3 kHz带宽。BiCMOS单片集成电路采用霍尔传感器元件，精密温度补偿电路，降低霍尔元件的固有灵敏度和失调漂移，小信号高增益放大器，专有动态偏移消除电路和高级输出线性化电路。

凭借板载EEPROM和先进的信号处理功能，A1343可提供无与伦比的客户可编程选项，可用于增益和偏移，带宽，输出钳位和磁性范围选择等特性。此外，该设备还支持单独的冷热，一阶和二阶温度补偿。

A1343的一个关键特性是能够为非线性输入磁场产生高线性器件输出。为实现此目的，器件将输出分为32个相等的段，并为每个段应用唯一的线性化系数因子。线性化系数存储在EEPROM中的查找表中。

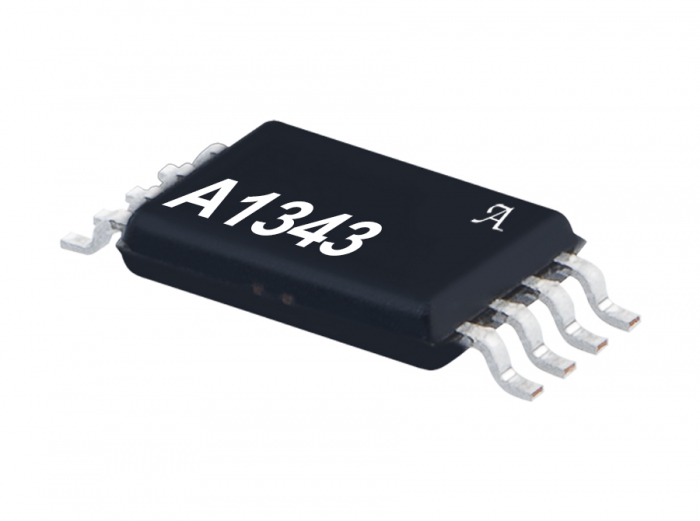

A1343采用无铅（Pb）8引脚TSSOP封装（LE后缀），采用100％雾锡电镀引脚框架。

主要特点

• 先进的32段输出线性化功能可在存在非线性输入磁场的情况下实现高输出精度和线性度

• 可选数字SENT（单边半字节传输）和PWM（脉冲宽度调制）输出

• SENT输出支持两种模式：SAEJ2716 JAN2010和Allegro专有增强型可编程功能

• 凤凰快3客户可编程磁选范围选择和偏移，灵敏度，带宽，输出钳位，一阶和二阶温度补偿

• 所有参数的同步编程，以实现准确有效的系统优化

• Allegro预设的初始灵敏度温度系数和磁偏移漂移，无需客户温度测试即可获得最高的器件精度

• 温度稳定，机械应力免疫，以及通过专有的四相斩波稳定和差分电路设计技术实现极低噪声的器件输出

• 宽环境温度范围：-40°C至150°C

• 采用4.5至5.5 V电源供电

• A1343LLETR-TA1343LLETR-UT ASEK-1343-SUBKIT-T ASEK-1343-T-KIT
